در بسیاری از صنایع از جمله نفت، گاز، پتروشیمی، انرژی و حتی صنایع غذایی و دارویی، نگهداری ایمن و مؤثر سیالات تحت شرایط مختلف فشار و دما اهمیت ویژهای دارد. این نیاز، طراحی تخصصی مخازن ذخیره و ظروف تحت فشار را به یکی از بخشهای اساسی مهندسی تبدیل کرده است. برای تضمین عملکرد مناسب این تجهیزات، باید مجموعهای از استانداردهای بینالمللی، معیارهای ایمنی، انتخاب دقیق مواد اولیه و محاسبات مهندسی پیشرفته به کار گرفته شود.
در این مقاله، به بررسی جامع اصول طراحی مخازن ذخیره سازی و ظروف تحت فشار میپردازیم و تلاش میکنیم با نگاهی تخصصی و کاربردی، تمام جنبههای کلیدی این فرآیند را مورد تحلیل قرار دهیم.

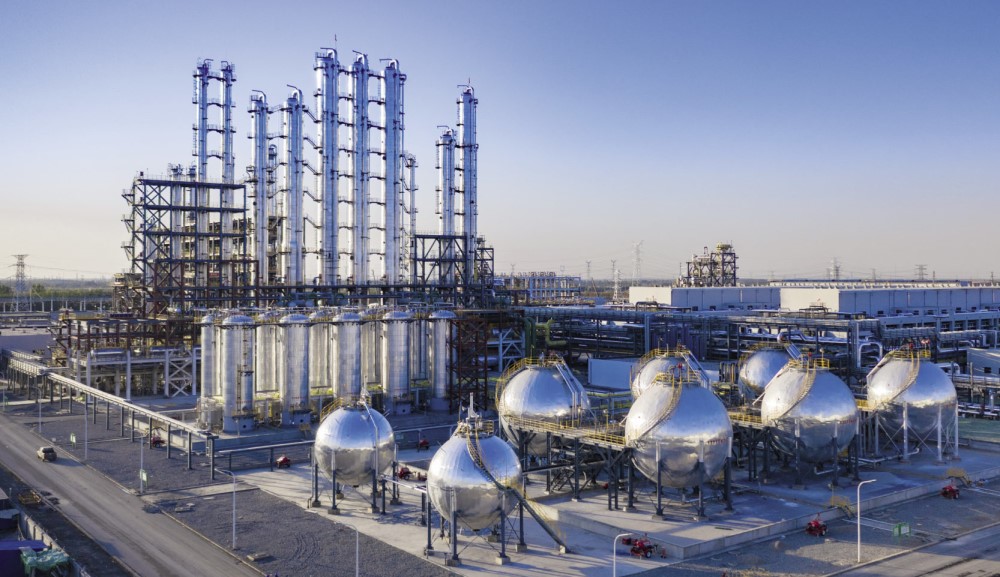

تفاوت مخازن ذخیره و ظروف تحت فشار
مخازن ذخیره و ظروف تحت فشار، اگرچه گاهی به اشتباه به جای یکدیگر استفاده میشوند، تفاوتهای اساسی با هم دارند. مخازن ذخیره معمولاً برای نگهداری سیالات در فشار نزدیک به اتمسفر یا کمی بالاتر طراحی میشوند، در حالی که ظروف تحت فشار برای تحمل فشارهای داخلی یا خارجی بسیار بالا (بیش از ۱۵psi) ساخته میشوند. این تفاوتها بر طراحی، انتخاب مواد و کاربردهای آنها تاثیر مستقیم دارد.
مخازن ذخیره عمدتاً در پالایشگاهها، پایانههای نفتی و تأسیسات شیمیایی برای ذخیره موادی مانند نفت خام، بنزین یا آب مورد استفاده قرار میگیرند. این مخازن معمولاً حجم بالایی دارند و میتوانند به صورت روباز یا دربسته ساخته شوند. در مقابل، ظروف تحت فشار در فرآیندهای پیچیدهتر نظیر رآکتورهای شیمیایی، اتوکلاوها یا مخازن گاز فشرده مانند CNG کاربرد دارند و باید قابلیت مقاومت در برابر تنشهای بالا را داشته باشند. درک صحیح این تفاوتها برای انتخاب نوع مناسب مخزن و طراحی ایمن آنها ضروری است. برای نمونه، یک مخزن ذخیره ممکن است نیازی به رعایت استانداردهای سختگیرانه ASME Section VIII نداشته باشد، در حالی که طراحی ظروف تحت فشار بدون رعایت این استانداردها غیرممکن است.
استانداردهای طراحی مخازن و ظروف تحت فشار
استانداردها نقش حیاتی در تضمین ایمنی، عملکرد و کارایی مخازن ذخیره و ظروف تحت فشار دارند. استاندارد ASME Section VIII یکی از شناختهشدهترین مراجع جهانی برای طراحی ظروف تحت فشار است که در سه بخش (3،Division1،2) ارائه شده و به ترتیب برای مخازن با فشارهای متوسط، طراحیهای پیشرفتهتر و فشارهای بسیار بالا کاربرد دارد.
از سوی دیگر، استاندارد API 650 برای طراحی مخازن ذخیره اتمسفری نظیر مخازن نفتی مورد استفاده قرار میگیرد و روی مواردی مانند ضخامت دیواره، نوع سقف (ثابت یا شناور) و طراحی فونداسیون تمرکز دارد. همچنین، استانداردهای بینالمللی مانند BS EN 13445 و ISO 11439 برای طراحی تخصصی مخازن گاز فشرده یا مخازن در اروپا کاربرد دارند. رعایت این استانداردها علاوه بر تضمین ایمنی، از لحاظ قانونی نیز الزامی است و عدم رعایت آنها میتواند به حوادث جدی همچون نشت، انفجار یا تخریب کامل مخزن منجر شود. از اینرو، آشنایی کامل مهندسان با آخرین نسخه این استانداردها ضروری است.
انتخاب مواد مناسب برای ساخت مخازن
انتخاب مواد اولیه مناسب، یکی از مراحل حساس در طراحی مخازن ذخیره و ظروف تحت فشار است. مواد انتخابی باید توانایی تحمل فشارهای عملیاتی، دماهای شدید، خوردگی و تنشهای مکانیکی را داشته باشند. فولاد کربنی به دلیل قیمت مناسب و استحکام بالا، پرکاربردترین ماده در ساخت این مخازن محسوب میشود. اما در محیطهای خورنده، استفاده از فولاد ضدزنگ یا آلیاژهای خاصی همچون آلومینیوم و نیکل ترجیح داده میشود.
برای افزایش مقاومت داخلی مخازن ذخیره، اغلب از پوششهای داخلی نظیر اپوکسی یا پلیاتیلن استفاده میشود. در ظروف تحت فشار، انتخاب مواد باید طبق استانداردهای معتبر مانند ASTM انجام شود که خواص مکانیکی و شیمیایی مواد را به وضوح تعیین میکند. علاوه بر ویژگیهای فیزیکی، عواملی چون هزینه، در دسترس بودن مواد و قابلیت جوشکاری نیز باید در فرآیند انتخاب مواد لحاظ شوند. طراحان مجرب باید بتوانند بین این عوامل تعادل برقرار کنند تا مخزنی ایمن، اقتصادی و بادوام طراحی نمایند.
انواع مخازن از نظر شکل و ساختار
مخازن ذخیره و ظروف تحت فشار از نظر شکل هندسی در دستهبندیهای مختلفی قرار میگیرند که هر کدام برای کاربردهای خاص طراحی شدهاند. رایجترین اشکال شامل مخازن استوانهای، کروی و مخروطی هستند. مخازن استوانه ای به دلیل سهولت ساخت و هزینه کمتر، کاربرد گستردهای دارند و در صنایع نفت و گاز بسیار متداول هستند.

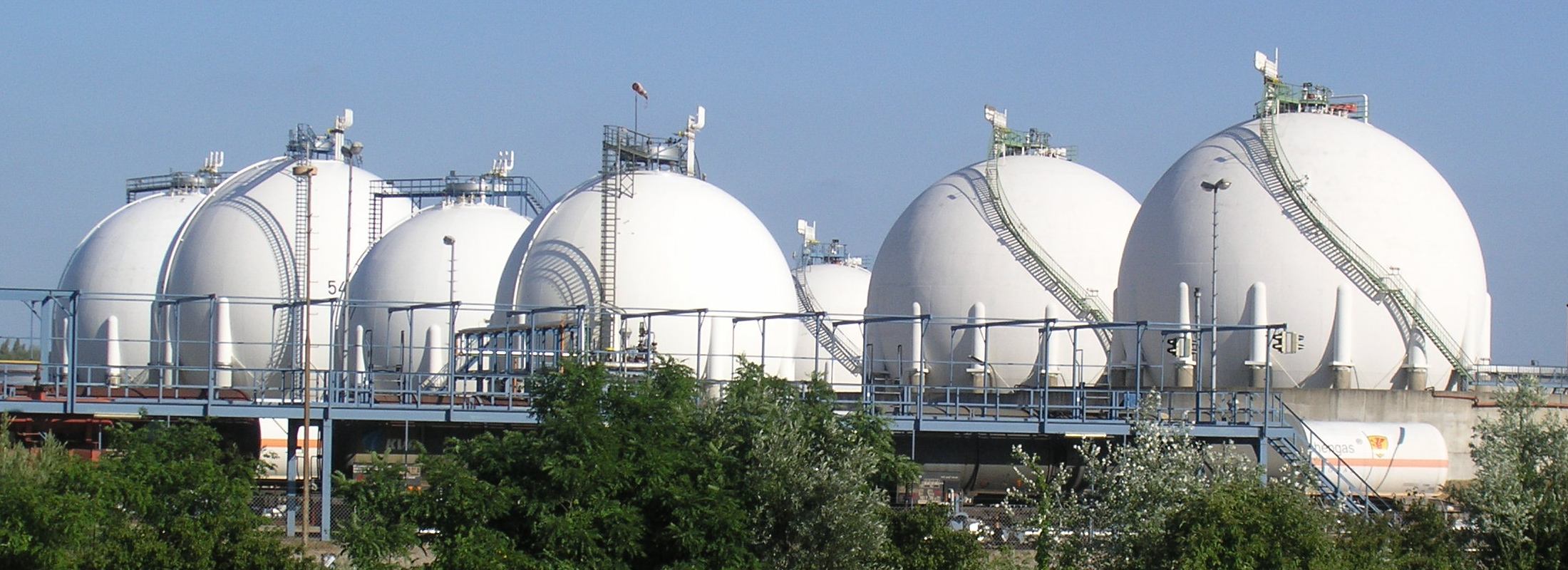

مخازن کروی با وجود پیچیدگی ساخت و هزینه بالاتر، برای ذخیره گازهای فشردهای مانند LNG و LPG ایدهآل هستند. شکل کروی به دلیل توزیع یکنواخت تنش، مقاومت بهتری در برابر فشارهای بالا فراهم میآورد و از تمرکز تنش جلوگیری میکند.
مخازن مخروطی معمولاً در بخشهایی از سیستمهای فرآیندی مانند برجهای تقطیر کاربرد دارند. انتخاب شکل مخزن به عواملی چون نوع سیال، فشار کاری، شرایط محیطی، فضای در دسترس و بودجه پروژه بستگی دارد. همچنین، انتخاب نوع سرپوش یا کلاهک مخزن، چه به صورت نیمکره، بشقابی یا تخت، تاثیر مستقیمی بر مقاومت کلی سازه در برابر فشار دارد.
محاسبات طراحی و تحلیل تنش
محاسبات طراحی از پیچیدهترین بخشهای فرآیند ساخت مخازن ذخیره و ظروف تحت فشار به شمار میآید. این محاسبات شامل تعیین ضخامت دیواره، تحلیل تنشهای وارده، ارزیابی پایداری مخزن در برابر فشارهای داخلی و خارجی و بررسی پاسخ آن تحت بارهای دینامیکی مانند باد و زلزله میشود. در طراحی ظروف تحت فشار، استفاده از تئوری ماکزیمم تنش که در استاندارد ASME Section VIII لحاظ شده است، متداول میباشد.
در طراحی مخازن ذخیره، استاندارد API 650 معیارهای مشخصی برای ضخامت دیواره، مقاومت در برابر بارهای محیطی و استاتیکی تعیین کرده است. استفاده از نرمافزارهایی مانند PVElite و ANSYS امکان انجام این محاسبات با دقت و سرعت بالاتر را فراهم میآورد. تحلیل تنش در تمامی حالات ممکن نظیر تغییرات دمایی یا بارهای موقت باید صورت گیرد تا ایمنی مخزن در طول عمر بهرهبرداری تضمین شود. به عنوان مثال، در طراحی مخازن کروی، کنترل دقیق تنشهای خمشی و برشی برای جلوگیری از ترکخوردگی الزامی است.
روشهای ساخت و جوشکاری
ساخت مخازن ذخیره و ظروف تحت فشار مستلزم به کارگیری تکنیکهای پیشرفته جوشکاری و رعایت الزامات سختگیرانه استانداردهای بینالمللی است. جوشکاری به عنوان مهمترین فرآیند در ساخت این تجهیزات شناخته میشود، چرا که کیفیت جوش بر دوام و ایمنی مخزن تأثیر مستقیم دارد. روشهایی مانند جوشکاری قوسی با الکترود روپوشدار (SMAW) و جوشکاری TIG رایجترین شیوهها در این حوزه به شمار میروند.
استاندارد ASME Section IX به طور دقیق الزامات مربوط به تایید صلاحیت جوشکاران، فرآیندهای جوشکاری و کنترل کیفیت جوشها را مشخص کرده است. در مخازن کروی که نیاز به دقت بالایی دارند، گاه از تکنیکهای خاص مانند جوشکاری انفجاری استفاده میشود. پس از اتمام فرآیند ساخت، انجام تستهای غیرمخرب (NDT) نظیر رادیوگرافی و تست التراسونیک جهت اطمینان از صحت جوشکاری الزامی است. در مخازن ذخیره نیز گرچه پیچیدگی کمتری وجود دارد، اما همچنان رعایت استانداردهای API 650 در فرآیند جوشکاری ضروری میباشد.
تست و بازرسی مخازن
تست و بازرسی مرحلهای حیاتی در فرآیند طراحی و ساخت مخازن ذخیره و ظروف تحت فشار است که تضمین میکند تجهیزات ساخته شده با الزامات استانداردهای فنی مطابقت دارند و هیچ نقص یا عیبی در ساختار آنها وجود ندارد. یکی از متداولترین روشهای تست، تست هیدرواستاتیک است که طی آن مخزن با آب پر شده و تحت فشار بالاتر از فشار کاری قرار میگیرد تا مقاومت دیوارهها و درزهای جوش بررسی شود. این تست میتواند نشتیها، ضعفهای جوشکاری و دیگر عیوب احتمالی را آشکار کند.
علاوه بر تست هیدرواستاتیک، تستهای غیرمخرب (NDT) همچون رادیوگرافی، التراسونیک و تست ذرات مغناطیسی برای شناسایی ترکها، حفرهها یا ناپیوستگیهای داخلی در جوشها یا فلز پایه به کار میروند. برای مخازن ذخیره، بازرسیهای بصری و بررسی ضخامت دیواره به ویژه در طول دوره بهرهبرداری اهمیت بسیاری دارد، چرا که عواملی مانند خوردگی و فرسودگی میتوانند به مرور زمان دیوارههای مخزن را تضعیف کنند.
استاندارد API 653 دستورالعملهایی برای بازرسی، تعمیر و بازسازی مخازن ذخیره اتمسفری در زمان بهرهبرداری ارائه داده است. این استاندارد، فرآیندهایی مانند ارزیابی خوردگی، تست مقاومت مکانیکی و ارزیابی پایداری فونداسیون را پوشش میدهد. بازرسیهای دورهای منظم همراه با استفاده از تکنولوژیهای نوین نظیر پهپادها و حسگرهای هوشمند، سطح ایمنی مخازن را به میزان قابل توجهی افزایش میدهد و از وقوع حوادث غیرمترقبه جلوگیری میکند.
ایمنی و مدیریت ریسک در طراحی مخازن
ایمنی در طراحی مخازن ذخیره و ظروف تحت فشار اهمیت بالایی دارد، زیرا کوچکترین نقص یا خطایی در طراحی و ساخت میتواند به فجایع بزرگی مانند انفجار، آتشسوزی یا آلودگی زیستمحیطی منجر شود. یکی از اقدامات کلیدی در این زمینه، طراحی و نصب سیستمهای تخلیه فشار (Pressure Relief Systems) شامل شیرهای اطمینان و دیسکهای انفجاری (Rupture Discs) است. این سیستمها نقش مهمی در جلوگیری از افزایش بیش از حد فشار داخلی و آسیب رسیدن به مخزن دارند.
در خصوص مخازن ذخیره، مدیریت ریسک شامل طراحی مناسب سیستمهای تهویه، انتخاب فونداسیون مقاوم در برابر زلزله و ارزیابی خطر نشت یا حریق است. استاندارد API 2000 راهنماییهایی برای طراحی سیستمهای تهویه، تنظیم فشار و جلوگیری از خطرات انفجار در مخازن ذخیره ارائه میکند.
مدیریت موثر ریسک همچنین شامل آموزش پرسنل، تدوین برنامههای اضطراری، شبیهسازی سناریوهای بحرانی و استفاده از تجهیزات نظارتی پیشرفته است. با اتخاذ یک رویکرد جامع به ایمنی و مدیریت ریسک، میتوان احتمال بروز حوادث را به حداقل رساند و ایمنی پرسنل، تجهیزات و محیط زیست را تضمین کرد.
نقش فناوریهای نوین در طراحی مخازن
ورود فناوریهای نوین تحولی چشمگیر در حوزه طراحی و ساخت مخازن ذخیره و ظروف تحت فشار ایجاد کرده است. امروزه نرمافزارهای تخصصی مانند PVElite ،AutoCAD Plant 3D و COMPRESS امکان طراحی سهبعدی، تحلیل تنش، محاسبات دقیق و شبیهسازی رفتار مخزن تحت شرایط مختلف را برای مهندسان فراهم میکنند. این ابزارها نه تنها خطاهای انسانی را کاهش میدهند بلکه فرآیند طراحی را نیز تسریع میبخشند.
علاوه بر این، استفاده از هوش مصنوعی و یادگیری ماشین در تحلیل دادههای بازرسی و پیشبینی خرابیهای احتمالی در حال افزایش است. الگوریتمهای هوشمند میتوانند با تحلیل الگوهای خوردگی و رفتار مخزن، نقاط ضعف بالقوه را شناسایی کرده و نگهداری پیشگیرانه را ممکن سازند.
استفاده از مواد پیشرفته مانند نانومواد و کامپوزیتهای مقاوم به خوردگی نیز در حال گسترش است که موجب سبکتر شدن و افزایش طول عمر مخازن میشود. فناوریهای حسگر هوشمند و اینترنت اشیا (IOT) نیز این امکان را فراهم کردهاند که وضعیت مخازن به صورت لحظهای پایش شده و دادههای مرتبط با فشار، دما، میزان خوردگی و نشت احتمالی ثبت و تحلیل شوند. این رویکردها نه تنها ایمنی را افزایش داده بلکه هزینههای نگهداری را نیز به طور چشمگیری کاهش دادهاند.
چالشها و راهکارها در طراحی مخازن
طراحی مخازن ذخیره و ظروف تحت فشار همواره با چالشهای گوناگونی همراه بوده است. یکی از مهمترین چالشها ایجاد تعادل بین الزامات ایمنی و هزینههای ساخت و نگهداری است. افزایش کیفیت مواد و دقت طراحی به ارتقای ایمنی کمک میکند، اما هزینههای پروژه را نیز بالا میبرد. راهکار این چالش، استفاده هوشمندانه از نرمافزارهای شبیهسازی و تحلیل بهینهسازی هزینه و ایمنی همزمان است.
چالش دیگر طراحی برای شرایط محیطی خاص مانند مناطق زلزلهخیز، آب و هوای بسیار سرد یا محیطهای خورنده است. در این موارد باید طراحی با حاشیه ایمنی بالاتر و انتخاب مواد مقاومتر انجام شود.
همچنین، تغییرات مستمر در استانداردهای بینالمللی و ظهور مقررات جدید میتواند فرآیند طراحی را پیچیدهتر کند. آگاهی بهروز از این تغییرات و بهروزرسانی مداوم دانش فنی، کلید موفقیت در این زمینه است.
راهکارهای مؤثر دیگر شامل به کارگیری فناوریهای دیجیتال، آموزش مستمر پرسنل، همکاری با شرکتهای معتبر در حوزه طراحی و ساخت مخازن و پیروی از بهترین شیوههای مهندسی است. پتروسازه با سابقه طولانی در این صنعت، میتواند در غلبه بر این چالشها نقش مهمی ایفا کند.
آینده طراحی مخازن ذخیره و ظروف تحت فشار
آینده طراحی مخازن ذخیره سازی و ظروف تحت فشار به سمت بهرهگیری از فناوریهای نوین، پایداری محیط زیست و افزایش کارایی حرکت میکند. با افزایش توجه جهانی به انرژیهای تجدیدپذیر و سوختهای سبز، طراحی مخازن برای ذخیره هیدروژن و سایر گازهای پاک اهمیت بیشتری یافته است. این مخازن باید بتوانند فشارهای بسیار بالا و دماهای بسیار پایین را تحمل کنند که این امر نیازمند استفاده از مواد و تکنیکهای ساخت جدید است.
فناوری دوقلوی دیجیتال (Digital Twin) نیز در حال تغییر نحوه مدیریت و نگهداری مخازن است. این فناوری با ایجاد نسخه مجازی دقیق از مخزن، امکان پیشبینی رفتار، تحلیل ریسک و بهینهسازی عملیات نگهداری را در طول عمر مفید تجهیزات فراهم میکند.
تمرکز بر طراحی مخازن با مواد بازیافتپذیر و استفاده از فرآیندهای تولید کمکربن نیز روندی است که در آینده پررنگتر خواهد شد. شرکت پتروسازه با سرمایهگذاری در تحقیقات و توسعه فناوریهای سبز، پیشگام این تحول در صنعت طراحی و ساخت مخازن خواهد بود.
نتیجهگیری
طراحی مخازن ذخیره و ظروف تحت فشار فرآیندی پیچیده و حساس است که نیازمند دانش مهندسی پیشرفته، رعایت دقیق استانداردها و توجه ویژه به ایمنی و مدیریت ریسک میباشد. از انتخاب مواد اولیه گرفته تا انجام محاسبات دقیق، روشهای ساخت، تست و بازرسی، هر مرحله اهمیت حیاتی در تضمین عملکرد ایمن و کارآمد مخزن دارد. استفاده از فناوریهای نوین، بهینهسازی طراحی و پیروی از استانداردهای بینالمللی میتواند به تولید مخازنی ایمنتر، اقتصادیتر و پایدارتر منجر شود.
با توجه به اهمیت این تجهیزات در صنایع مختلف، همکاری با شرکتهای معتبر و متخصص مانند پتروسازه بینالملل آرام میتواند تضمینکننده موفقیت پروژههای صنعتی باشد. در این مقاله سعی شد با ارائه اطلاعات جامع و بهروز، راهنمایی کاربردی برای مهندسان، متخصصان و علاقهمندان به این حوزه فراهم گردد. امیدواریم این محتوا بتواند به عنوان مرجعی معتبر برای طراحی و ساخت مخازن ذخیره و ظروف تحت فشار مورد استفاده قرار گیرد.
منابع:
- ASME Boiler and Pressure Vessel Code, Section VIII: Rules for Construction of Pressure Vessels
- API Standard 650: Welded Tanks for Oil Storage
- ASTM International Standards for Materials
- Pressure Vessel Design Manual by Dennis R. Moss
- CASTI Guidebook to ASME Section VIII
- https://www.engineeringtoolbox.com/pressure-vessels-design-c_1048.html
- https://www.twi-global.com/technical-knowledge/faqs/what-is-a-pressure-vessel
- https://www.petroleumtraining.org/courses/pressure-vessel-design
