انواع مبدل حرارتی در پالایشگاه؛ مقایسه، مزایا و معایب

مبدل‌های حرارتی در پالایشگاه‌ها در بهینه‌سازی فرآیندها و بهبود بهره‌وری انرژی، نقش بسیار مهمی دارند. این تجهیزات با طراحی‌های متنوع و استفاده از مواد خاص، قادر به تحمل شرایط عملیاتی مختلف هستند. در این مقاله، به بررسی انواع مبدل حرارتی پالایشگاه، متریال ساخت، بازه فشار و دمای قابل تحمل و همچنین کاربردهای هر یک می‌پردازیم.

مبدل حرارتی پوسته و لوله (Shell and Tube Heat Exchanger)

یکی از رایج‌ترین انواع مبدل‌های حرارتی است که از یک پوسته استوانه‌ای و مجموعه‌ای از لوله‌ها تشکیل شده است. متریال ساخت این مبدل‌ها معمولاً شامل فولاد ضدزنگ، کربن استیل و آلیاژهای نیکل می‌شود. برای سیالات خورنده از موادی نظیر تیتانیوم یا اینکونل استفاده می‌شود. مبدل پوسته و لوله معمولاً فشار تا 600 بار و دما تا 500 درجه سانتی‌گراد را تحمل می‌کند. کاربردهای اصلی آن‌ها شامل پالایش نفت خام، گاز طبیعی، صنایع شیمیایی و نیروگاه‌های تولید برق است.

بیشتر بخوانید: از نحوه کار مبدل پوسته و لوله چه می‌دانید؟

همچنین بخوانید: راهنمای طراحی و انتخاب مبدل‌های پوسته و لوله برای پالایشگاه‌ها

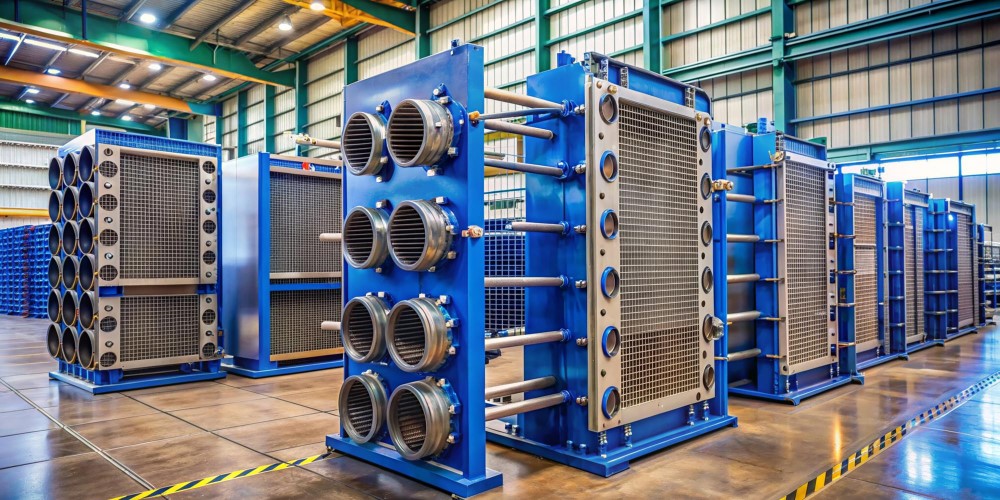

مبدل حرارتی صفحه‌ای (Plate Heat Exchanger)

مبدل حرارتی صفحه ای از صفحات فلزی نازک با متریال‌هایی چون فولاد ضدزنگ، تیتانیوم یا هستلوی ساخته می‌شود. واشرهای استفاده شده در این مبدل‌ها اغلب از EPDM یا NBR هستند که مقاومت در برابر حرارت و خوردگی را فراهم می‌کنند. این مبدل‌ها معمولاً فشار تا 30 بار و دما تا 200 درجه سانتی‌گراد را تحمل می‌کنند، اما نسخه‌های بدون واشر (جوشی) می‌توانند شرایط سخت‌تر را مدیریت کنند. کاربردهای رایج آن‌ها شامل خنک‌سازی روغن‌ها، سیستم‌های گرمایشی مرکزی و فرآیندهای صنایع غذایی است.

مبدل حرارتی صفحه‌ای حلزونی (Spiral Plate Heat Exchanger)

از دو صفحه فلزی که به صورت حلزونی پیچیده شده‌اند، تشکیل می‌شود. متریال ساخت این مبدل شامل فولاد ضدزنگ یا آلیاژهای مقاوم در برابر خوردگی است. این مبدل‌ها معمولاً فشار تا 25 بار و دما تا 300 درجه سانتی‌گراد را تحمل می‌کنند. مزیت آن‌ها مقاومت در برابر رسوب‌گذاری و قابلیت تمیزکاری آسان است. مبدل حرارتی صفحه ای حلزونی برای سیالات ویسکوز یا دارای ذرات جامد معلق مناسب هستند.

مبدل حرارتی صفحه و قاب (Plate and Frame Heat Exchanger)

از صفحات فلزی موج‌دار ساخته می‌شود و واشرهایی برای آب‌بندی بین صفحات قرار دارد. این مبدل‌ها معمولاً فشار تا 25 بار و دما تا 200 درجه سانتی‌گراد را تحمل می‌کنند. کاربرد اصلی آن‌ها در فرآیندهای گرمایشی و خنک‌کننده در صنایع شیمیایی، غذایی و دارویی است. انعطاف‌پذیری در طراحی و ساختار ماژولار از ویژگی‌های این مبدل است.

همچنین بخوانید: تفاوت عملکرد حرارتی مبدل صفحه‌ای و مبدل پوسته و لوله

مبدل حرارتی هوایی (Air Cooler Heat Exchanger)

از هوا به عنوان سیال خنک کننده استفاده می‌کند. لوله‌ها معمولاً از جنس کربن استیل یا فولاد ضدزنگ و پره‌ها از آلومینیوم یا مس ساخته می‌شوند. مبدل حرارتی هوایی فشار تا 100 بار و دمای تا 400 درجه سانتی‌گراد را تحمل می‌کند. استفاده از این نوع مبدل به‌ویژه در مناطقی که منابع آبی کمیاب است، بسیار رایج است. کاربردهای آن شامل صنایع پتروشیمی، پالایشگاه‌ها و نیروگاه‌ها است.

مبدل حرارتی لوله در لوله (Double Pipe Heat Exchanger)

مبدل حرارتی لوله در لوله دارای طراحی ساده‌ای است و از دو لوله هم‌مرکز تشکیل شده است. این مبدل‌ها معمولاً از فولاد ضدزنگ یا کربن استیل ساخته می‌شوند و می‌توانند فشار تا 150 بار و دما تا 400 درجه سانتی‌گراد را تحمل کنند. کاربرد اصلی آن‌ها در صنایع شیمیایی، گرمایش یا خنک‌سازی در ظرفیت‌های پایین است.

انتخاب مبدل حرارتی مناسب به عوامل متعددی مانند شرایط عملیاتی، نوع سیالات، هزینه‌های نگهداری و میزان فضایی که در اختیار دارید بستگی دارد. پتروسازه بین‌الملل آرام، با ارائه طیف وسیعی از مبدل‌های حرارتی با کیفیت بالا و مناسب برای شرایط مختلف، گزینه‌ای ایده‌آل برای تأمین نیازهای صنعتی شماست. برای اطلاعات بیشتر می‌توانید با کارشناسان ما تماس حاصل نمایید.

نقش مبدل‌های حرارتی در بهبود بهره‌وری انرژی در پالایشگاه‌ها

مبدل‌های حرارتی یکی از مؤثرترین ابزارها برای بازیابی حرارت در پالایشگاه‌ها هستند که با کاهش اتلاف انرژی و بهبود کارایی فرآیندهای حرارتی، نقش کلیدی در بهینه‌سازی انرژی ایفا می‌کنند. در پالایشگاه‌ها، سیالات گرم خروجی از فرآیندها می‌توانند به‌جای دور ریخته شدن، از طریق مبدل‌های حرارتی برای پیش‌گرمایش سیالات ورودی استفاده شوند. این عمل نه‌تنها مصرف سوخت را کاهش می‌دهد بلکه انتشار گازهای گلخانه‌ای را نیز کم می‌کند.

استفاده از مبدل‌ها با راندمان بالا و طراحی بهینه می‌تواند تأثیر بسزایی در صرفه‌جویی انرژی داشته باشد. برای مثال، در سیستم‌های تقطیر که حرارت زیادی تولید می‌شود، مبدل‌های صفحه‌ای یا پوسته و لوله می‌توانند حرارت اضافی را بازیابی کرده و برای پیش‌گرمایش خوراک ورودی استفاده کنند. این فرآیند باعث کاهش نیاز به منابع گرمایشی خارجی شده و هزینه‌های عملیاتی را به‌طور قابل‌توجهی پایین می‌آورد. بهره‌برداری صحیح و برنامه‌ریزی دقیق برای نگهداری این تجهیزات نیز می‌تواند کارایی آن‌ها را در بلندمدت حفظ کند.

بیشتر بخوانید: نقش مبدل های حرارتی در تجهیزات ثابت

اصول طراحی مبدل‌های حرارتی در پالایشگاه‌ها

طراحی مبدل‌های حرارتی در پالایشگاه‌ها نیازمند درک عمیقی از فرآیندهای انتقال حرارت، ویژگی‌های سیالات و شرایط عملیاتی است. انتخاب نوع مبدل، متریال ساخت، ابعاد و آرایش جریان‌ها باید با دقت انجام شود تا بهره‌وری حداکثری حاصل گردد. استفاده از نرم‌افزارهای تخصصی مانند HTRI و Aspen HYSYS در طراحی و شبیه‌سازی مبدل‌ها به مهندسان کمک می‌کند تا عملکرد بهینه را تضمین کنند.

مقایسه راندمان انواع مبدل‌های حرارتی در شرایط عملیاتی مختلف

راندمان مبدل‌های حرارتی به عوامل متعددی مانند نوع مبدل، متریال ساخت، شرایط جریان و دما بستگی دارد. به‌عنوان مثال، مبدل‌های صفحه‌ای در کاربردهایی با دبی کم و اختلاف دمای پایین راندمان بالاتری دارند، در حالی که مبدل‌های پوسته و لوله برای شرایط با دما و فشار بالا مناسب‌تر هستند. انتخاب صحیح مبدل با توجه به شرایط عملیاتی می‌تواند بهره‌وری سیستم را به‌طور قابل‌توجهی افزایش دهد.

نوآوری‌های اخیر در طراحی مبدل‌های حرارتی برای پالایشگاه‌ها

با پیشرفت فناوری، طراحی مبدل‌های حرارتی نیز دستخوش تغییرات شده است. استفاده از مواد جدید با مقاومت بالا در برابر خوردگی و دما، طراحی‌های فشرده‌تر و کارآمدتر و بهره‌گیری از تکنیک‌های ساخت پیشرفته مانند چاپ سه‌بعدی، امکان تولید مبدل‌هایی با راندمان بالاتر و هزینه‌های کمتر را فراهم کرده است.

تأثیر انتخاب متریال بر عمر مفید مبدل‌های حرارتی

انتخاب متریال مناسب برای ساخت مبدل‌های حرارتی تأثیر مستقیمی بر عمر مفید و عملکرد آن‌ها دارد. عواملی مانند مقاومت در برابر خوردگی، استحکام مکانیکی، قابلیت جوشکاری و هزینه باید در نظر گرفته شوند. برای مثال، استفاده از فولاد ضدزنگ در محیط‌های خورنده می‌تواند عمر مبدل را افزایش دهد، اما هزینه بالاتری نسبت به کربن استیل دارد.

روش‌های بهینه‌سازی عملکرد مبدل‌های حرارتی در پالایشگاه‌ها

بهینه‌سازی عملکرد مبدل‌های حرارتی می‌تواند منجر به صرفه‌جویی در انرژی و کاهش هزینه‌های عملیاتی شود. روش‌هایی مانند بهبود طراحی، استفاده از تکنیک‌های پیشرفته تمیزکاری، کنترل دقیق شرایط عملیاتی و مانیتورینگ مستمر عملکرد مبدل‌ها می‌تواند به دستیابی به این هدف کمک کند.

چالش‌های مرتبط با مبدل‌های حرارتی در فرآیندهای پالایشگاهی پیچیده

در فرآیندهای پالایشگاهی پیچیده، مبدل حرارتی با چالش‌هایی مانند تغییرات ناگهانی دما و فشار، سیالات با خواص متغیر و نیاز به انعطاف‌پذیری در عملیات مواجه است. طراحی مناسب، انتخاب متریال باکیفیت و برنامه‌ریزی دقیق برای نگهداری می‌تواند به مقابله با این چالش‌ها کمک کند.

نقش مبدل‌های حرارتی در بهبود بهره‌وری انرژی در پالایشگاه‌ها

مبدل‌های حرارتی با بازیابی حرارت و کاهش اتلاف انرژی، نقش مهمی در بهبود بهره‌وری انرژی در پالایشگاه‌ها ایفا می‌کنند. استفاده از مبدل‌های با راندمان بالا، بهینه‌سازی فرآیندهای حرارتی و بهره‌برداری صحیح می‌تواند به کاهش مصرف سوخت و هزینه‌های مرتبط کمک کند.
