در صنعت نفت، گاز و پتروشیمی، مبدل حرارتی در بهینه‌سازی فرآیندهای انرژی نقش مهمی دارد. شرکت پتروسازه بین‌الملل آرام (پتروسازه) با بهره‌گیری از تجربه فنی گسترده و دانش روز، همواره بر رعایت دقیق استانداردهای بین‌المللی در طراحی مبدل‌های حرارتی تأکید داشته است. رعایت این استانداردها نه‌تنها کیفیت و ایمنی را تضمین می‌کند بلکه بازده انرژی و طول عمر تجهیزات را به‌طور چشمگیری افزایش می‌دهد. در ادامه با مهم‌ترین استانداردهای جهانی طراحی مبدل‌های حرارتی و نقش آن‌ها در صنایع پالایشگاهی آشنا می‌شویم.
اهمیت رعایت استانداردهای بین‌المللی در طراحی مبدل حرارتی
رعایت استانداردهای بین‌المللی، زیربنای اطمینان از ایمنی، کارایی و پایداری تجهیزات در شرایط سخت صنعتی است. این استانداردها، معیارهای دقیقی برای طراحی، انتخاب مواد، محاسبات حرارتی و تست عملکرد ارائه می‌دهند. در محیط‌های پالایشگاهی که دما و فشار بالا وجود دارد، کوچک‌ترین خطای طراحی می‌تواند منجر به حوادث جدی شود.
استانداردها به یکپارچگی جهانی تجهیزات کمک می‌کنند؛ یعنی مبدل حرارتی طراحی شده بر اساس TEMA یا ASME می‌تواند بدون نیاز به تغییر عمده در کشورهای مختلف مورد استفاده قرار گیرد. این موضوع، صادرات تجهیزات را برای شرکت‌ها آسان‌تر می‌کند.
از سوی دیگر، رعایت استانداردها، زمینه‌ساز نوآوری است. مهندسان می‌توانند با اطمینان از رعایت الزامات ایمنی، به استفاده از مواد نو و طراحی‌های فشرده‌تر بپردازند تا کارایی سیستم افزایش یابد و مصرف انرژی کاهش پیدا کند.
استاندارد TEMA؛ ستون اصلی طراحی مبدل‌های ل وله‌ای

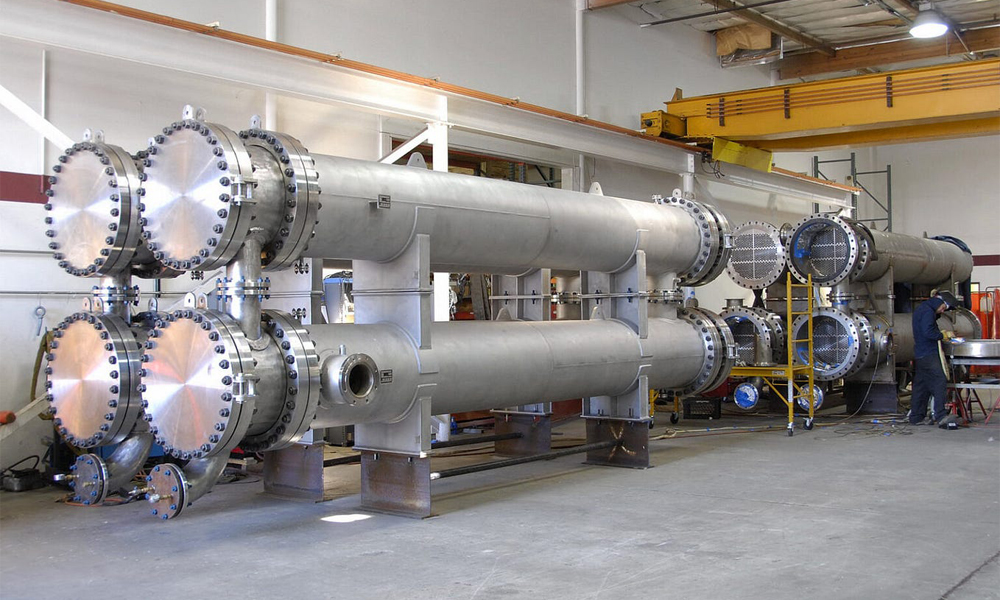

استاندارد TEMA (Tubular Exchanger Manufacturers Association) به عنوان معتبرترین مرجع طراحی مبدل‌های پوسته و لوله (Shell & Tube) شناخته می‌شود. این استاندارد شامل سه کلاس اصلی است:
- کلاس R: برای کاربردهای سنگین مانند پالایشگاه‌ها
- کلاس C: برای کاربردهای عمومی
- کلاس B: مخصوص صنایع شیمیایی
TEMA مشخصات دقیقی برای مواد، ابعاد، تحمل فشار، نوع جوش و نحوه تمیزکاری ارائه می‌دهد. به عنوان مثال، مبدل نوع BEU با لوله‌های U شکل، برای محیط‌هایی با تغییرات دمایی زیاد بسیار مناسب است، چون اجازه انبساط لوله‌ها را می‌دهد و از تنش‌های حرارتی جلوگیری می‌کند.
شرکت پتروسازه با رعایت الزامات کلاس R، مبدل‌هایی طراحی می‌کند که در برابر فشار بالا، خوردگی و شوک حرارتی مقاومت فوق‌العاده‌ای دارند. این استاندارد با جزئیاتی مانند قابلیت جداسازی آسان (removable bundle)، نگهداری و سرویس دوره‌ای را ساده‌تر می‌کند.
استاندارد ASME؛ تضمین ایمنی در برابر فشار بالا
استاندارد ASME Section VIII یکی از مراجع طراحی برای تجهیزات تحت فشار از جمله مبدل‌های حرارتی است. این استاندارد کلیه مراحل طراحی، انتخاب مواد، جوشکاری و تست‌های نهایی را پوشش می‌دهد و با ارائه گواهی U-stamp، کیفیت ساخت را تضمین می‌کند.
در صنایع پالایشگاهی که فشار کاری می‌تواند بسیار بالا باشد، رعایت ASME از شکست سازه‌ای و حوادث احتمالی جلوگیری می‌کند. بخش IX این استاندارد الزامات جوشکاری را مشخص می‌کند و بخش II مواد مجاز را تعریف می‌نماید.
همچنین، ASME بر تست‌های غیرمخرب مانند رادیوگرافی، اولتراسونیک و هیدرواستاتیک تأکید دارد تا کوچک‌ترین عیب در ساخت، پیش از بهره‌برداری شناسایی شود. پتروسازه با اجرای دقیق این استانداردها، مبدل‌هایی تولید می‌کند که در سخت‌ترین شرایط پالایشگاهی عملکرد مطمئن دارند.
استاندارد API؛ طراحی اختصاصی برای صنایع نفت و گاز
استاندارد API 660 ویژه مبدل حرارتی پوسته و لوله (Shell and Tube) در صنایع نفت، گاز و پتروشیمی است. این استاندارد بر طراحی مکانیکی، مواد مقاوم در برابر خوردگی و تست‌های عملکردی تمرکز دارد.
API تعیین می‌کند که ساختار داخلی مبدل از نظر جریان سیال و توزیع حرارت بهینه باشد. برای مثال، طراحی دقیق بافل (baffle) و (tube sheet) مانع از تجمع رسوب و کاهش انتقال حرارت می‌شود. همچنین، API الزامات سختگیرانه‌ای برای تست‌های هیدرواستاتیک و پنوماتیک دارد تا از نشتی جلوگیری شود و ایمنی محیطی تضمین گردد. رعایت این استاندارد به کاهش آلودگی، افزایش طول عمر و عملکرد پایدار تجهیزات کمک می‌کند.
شرکت پتروسازه با استفاده از API 660، مبدل‌هایی طراحی می‌کند که در برابر سیالات خورنده و شرایط کاری سنگین پالایشگاهی مقاومت بالایی دارند.
استانداردهای اروپایی و ISO؛ رویکرد جهانی در طراحی
در اروپا، استاندارد EN 13445 و دستورالعمل PED (Pressure Equipment Directive) برای طراحی و تولید تجهیزات تحت فشار از جمله مبدل حرارتی مورد استفاده قرار می‌گیرند. رعایت این استاندارد، امکان دریافت نشان CE و صادرات آسان تجهیزات به بازارهای اروپایی را فراهم می‌کند.
در کنار آن، ISO 13706 برای طراحی مبدل‌های هواخنک (Air Cooled Heat Exchanger) کاربرد دارد. این استاندارد تمرکز ویژه‌ای بر کارایی حرارتی و مصرف انرژی دارد. همچنین، استاندارد PD 5500 در انگلستان مشابه ASME بوده و اغلب برای مخازن بدون احتراق (unfired vessels) استفاده می‌شود.
کاربرد عملی استانداردها در طراحی مبدل حرارتی پالایشگاه
در طراحی مبدل حرارتی پالایشگاه، استانداردها مستقیماً بر انتخاب مواد، محاسبات و ساختار تأثیر می‌گذارند. محاسبات LMTD (Log Mean Temperature Difference) و NTU (Number of Transfer Units) برای تعیین راندمان حرارتی استفاده می‌شوند.
علاوه بر این، در انتخاب مواد، فولاد ضدزنگ، آلیاژهای نیکل و تیتانیوم بسته به نوع سیال انتخاب می‌شوند تا از خوردگی جلوگیری شود. طراحی دقیق baffle spacing و استفاده از flow simulation در نرم‌افزارهای مهندسی، باعث افزایش راندمان و کاهش رسوب می‌شود.
نوآوری و فناوری‌های نوین در طراحی مبدل‌های حرارتی
امروزه فناوری‌های دیجیتال و مواد نو به سرعت طراحی مبدل‌های حرارتی را متحول کرده‌اند. استفاده از سنسورهای IoT برای پایش آنلاین دما و فشار، تحلیل داده‌ها برای پیش‌بینی خرابی و به‌کارگیری مواد کامپوزیتی سبک و مقاوم از جمله این نوآوری‌هاست.
نگهداری و بازرسی بر اساس استانداردهای جهانی
نگهداری اصولی مبدل حرارتی بر پایه استانداردهای ASME و TEMA انجام می‌شود. بازرسی‌های دوره‌ای شامل تست نشتی، کنترل ضخامت دیواره و تمیزکاری شیمیایی است.
تست‌های غیرمخرب مانند Magnetic Particle Testing (MPT) و Ultrasonic Testing (UT) برای ارزیابی سلامت سازه‌ای به‌کار می‌روند. پتروسازه با ارائه خدمات فنی پس از فروش و نگهداری تخصصی، عمر مفید مبدل‌ها را افزایش می‌دهد و از افت راندمان جلوگیری می‌کند.
جمع‌بندی
استانداردهای بین‌المللی طراحی مبدل حرارتی پایه موفقیت در صنایع پالایشگاهی به شمار می‌روند. شرکت پتروسازه بین‌الملل آرام (IPS) با تکیه بر این اصول و بهره‌گیری از فناوری‌های نوین، توانسته است محصولاتی مطابق با سخت‌ترین الزامات جهانی تولید کند که در پروژه‌های بزرگ نفت و گاز، به‌طور مؤثر و پایدار عمل می‌کنند.
