مشکلات ناشی از تغییر فشار در مخازن ذخیره تحت فشار

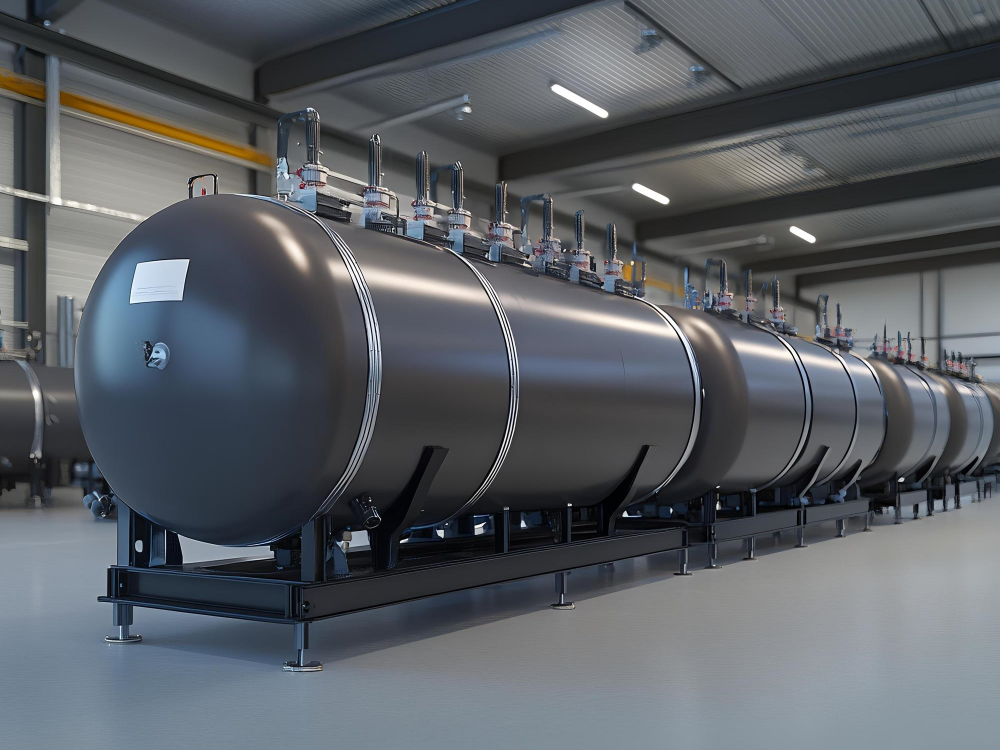

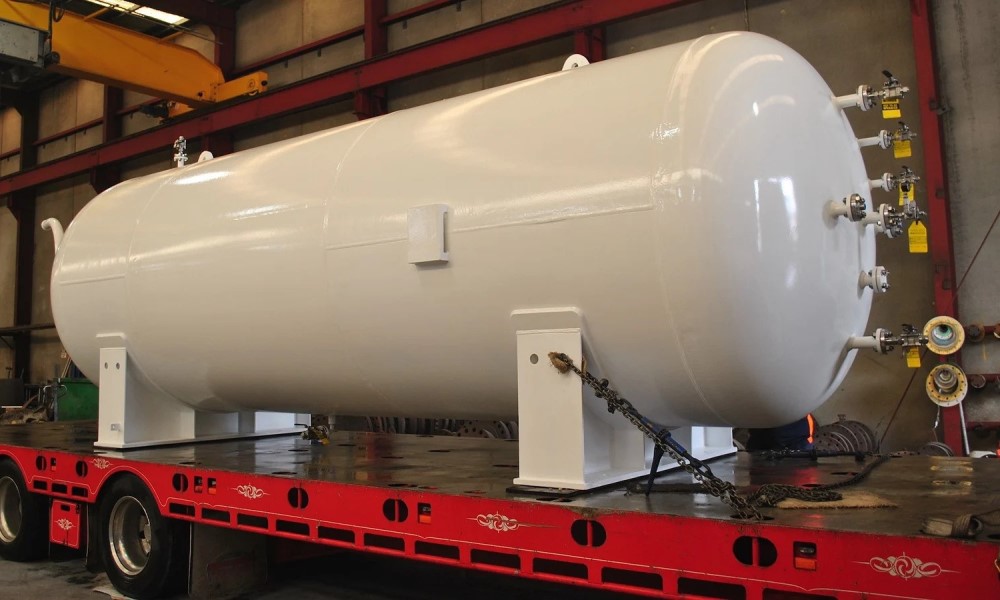

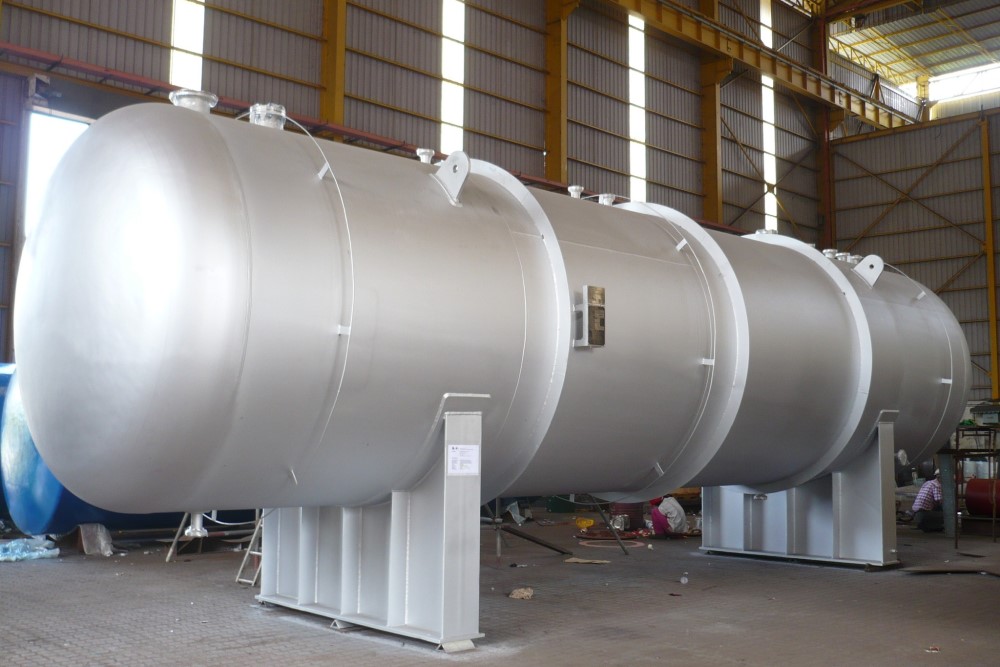

مخازن ذخیره تحت فشار که به عنوان وسل (Vessel) نیز شناخته می‌شوند، در صنایع مختلفی مانند نفت، گاز و پتروشیمی برای ذخیره و نگهداری سیالات تحت فشار به کار می‌روند. این مخازن به دلیل شرایط عملیاتی خاص، نیازمند طراحی، ساخت و نگهداری دقیق بر اساس استانداردهای بین‌المللی هستند.

تأثیر تغییرات فشار بر مخازن ذخیره تحت فشار

تغییرات ناگهانی یا مکرر فشار در مخازن ذخیره تحت فشار (وسل) می‌تواند منجر به مشکلات جدی شود. این تغییرات ممکن است به دلیل فرآیندهای عملیاتی، نوسانات دما یا خطاهای انسانی رخ دهند. تغییرات فشار می‌توانند به خستگی مواد، ترک خوردگی و در نهایت شکست مخزن منجر شوند.

خستگی مواد

خستگی مواد یکی از مشکلات متداول در مخازن ذخیره تحت فشار است که به دلیل تغییرات مکرر فشار رخ می‌دهد. هر بار که فشار افزایش یا کاهش می‌یابد، مواد سازنده مخزن تحت نیروهای کششی و فشاری قرار می‌گیرند. این نیروهای متناوب باعث می‌شوند که ساختار میکروسکوپی مواد ضعیف شود و با گذشت زمان ترک‌های ریز در سطح آن‌ها به وجود آید.

ترک خوردگی

ترک خوردگی پدیده‌ای است که معمولاً به دلیل تمرکز تنش در نقاط خاصی از مخزن رخ می‌دهد. این ترک‌ها ممکن است ابتدا در اندازه بسیار کوچک باشند، اما با تکرار تغییرات فشار و اثرات محیطی، گسترش یافته و باعث شکست نهایی مخزن شوند.

نشت سیال

نشت سیال یکی از مشکلات پرخطر در مخازن تحت فشار است که می‌تواند پیامدهای زیست‌محیطی، ایمنی و اقتصادی جدی به دنبال داشته باشد. این نشت اغلب در اتصالات، جوش‌ها یا دیواره‌های مخزن که تحت تنش‌های مکرر قرار دارند، رخ می‌دهد.

شکست ساختاری

شکست ساختاری زمانی رخ می‌دهد که مخزن توان تحمل تنش‌های ناشی از فشار را از دست بدهد. این نوع شکست‌ها می‌توانند به صورت جزئی یا کامل باشند و معمولاً به حوادث جدی مانند انفجار منجر می‌شوند.

راهکارهای پیشگیری و مدیریت تغییرات فشار در وسل‌ها

طراحی مناسب: طراحی مخازن باید بر اساس استانداردهای معتبر مانند ASME Section VIII انجام شود تا مخزن توانایی تحمل تغییرات فشار را داشته باشد.

انتخاب مواد مناسب: استفاده از مواد با مقاومت بالا در برابر خستگی و ترک خوردگی می‌تواند به افزایش عمر مخزن کمک کند.

بازرسی و نگهداری منظم: انجام بازرسی‌های دوره‌ای و تست‌های غیرمخرب می‌تواند به شناسایی زودهنگام مشکلات و جلوگیری از حوادث کمک کند.

کنترل فرآیندها: نظارت دقیق بر فرآیندهای عملیاتی و جلوگیری از تغییرات ناگهانی فشار می‌تواند به کاهش خطرات کمک کند.

معرفی تجهیزات نظارتی در مخازن ذخیره تحت فشار

مخازن ذخیره تحت فشار (وسل‌ها) نقش مهمی در صنایع مختلف دارند و نظارت دقیق بر عملکرد آن‌ها برای اطمینان از ایمنی و بهره‌وری ضروری است. تجهیزات نظارتی متنوعی مانند گیج‌های فشار، حسگرها، سوپاپ‌های اطمینان و سیستم‌های کنترلی پیشرفته، به کار گرفته می‌شوند تا فشار، دما و شرایط عملکردی مخزن به‌طور مداوم کنترل شوند. این ابزارها نه تنها از بروز خطرات جدی مانند ترک خوردگی یا نشت سیال جلوگیری می‌کنند، بلکه با ارائه داده‌های دقیق، امکان مدیریت بهینه سیستم را فراهم می‌آورند. در ادامه، به معرفی جامع این تجهیزات و نقش کلیدی آن‌ها در تضمین عملکرد ایمن و کارآمد مخازن خواهیم پرداخت.

سوپاپ اطمینان (Pressure Relief Valve)

سوپاپ اطمینان وظیفه آزادسازی فشار اضافی را در مواقعی که فشار مخزن از حد مجاز فراتر می‌رود بر عهده دارد. این وسیله مانع از ترکیدن مخزن و ایجاد حوادث خطرناک می‌شود. این دستگاه به صورت خودکار فشار اضافی را آزاد کرده و از آسیب به مخزن جلوگیری می‌کند. انواع سوپاپ‌ها شامل فنری و پایلوت عمل هستند که برای شرایط مختلف طراحی شده‌اند.

گیج فشار (Pressure Gauge)

گیج فشار یک ابزار دقیق برای اندازه‌گیری و نمایش فشار داخل مخزن است که اپراتور را از وضعیت فشار مطلع می‌سازد و امکان نظارت دائمی را فراهم می‌کند. این وسیله می‌تواند به صورت آنالوگ با عقربه یا دیجیتال با دقت بالاتر ارائه شود و به طور مستقیم وضعیت فشار را نمایش دهد.

ترانسمیتر فشار (Pressure Transmitter)

ترانسمیتر فشار، وظیفه اندازه‌گیری فشار و ارسال سیگنال‌های دقیق به سیستم‌های کنترلی را دارد. این دستگاه به سیستم‌های اتوماسیون صنعتی متصل می‌شود و داده‌ها را برای کنترل و تحلیل ارائه می‌دهد.

سیستم‌های کنترل خودکار (PLC و SCADA)

سیستم‌های PLC و SCADA برای مدیریت و نظارت کامل فشار مخازن طراحی شده‌اند. این سیستم‌ها داده‌های حسگرها را ذخیره کرده و هشدارهای لازم را در صورت بروز مشکلات ارائه می‌دهند.

حسگرهای فشار (Pressure Sensors)

حسگرهای فشار مستقیماً به مخزن متصل شده و فشار را در لحظه اندازه‌گیری می‌کنند. این حسگرها با سیستم‌های کنترلی ارتباط برقرار کرده و وضعیت فشار را گزارش می‌دهند.

کنترل‌کننده‌های فشار (Pressure Controllers)

کنترل‌کننده‌های فشار ابزارهایی هستند که برای تنظیم و تثبیت فشار در یک سطح خاص استفاده می‌شوند و با تنظیم دریچه‌های ورودی و خروجی، از نوسانات ناگهانی جلوگیری می‌کنند.

شیرهای تنظیم فشار (Pressure Regulating Valves)

این شیرها فشار ورودی یا خروجی مخزن را کاهش داده و از افزایش فشار غیرمجاز جلوگیری می‌کنند. شیرهای تنظیم فشار برای اطمینان از عملکرد صحیح سیستم در محدوده فشار تعریف شده طراحی شده‌اند.

آلارم‌های فشار بالا یا پایین

آلارم‌های فشار به اپراتور اعلام می‌کنند که فشار مخزن به حد بحرانی رسیده است. این آلارم‌ها می‌توانند به صورت شنیداری یا بصری باشند تا اپراتور به سرعت اقدام کند.

سیستم‌های تهویه فشار (Pressure Vent Systems)

این سیستم‌ها گاز یا مایع اضافی را به طور ایمن آزاد کرده و از افزایش بیش از حد فشار جلوگیری می‌کنند. سیستم‌های تهویه فشار به ویژه در شرایط اضطراری بسیار حیاتی هستند.

منابع پایش سیار (Portable Pressure Monitoring Systems)

این منابع قابل حمل، ابزارهایی برای نظارت موقت بر فشار هستند. آن‌ها در شرایط خاص، مانند تعمیرات یا بازرسی، به راحتی حمل شده و اطلاعات فشار را به تکنسیسن‌ها ارائه می‌دهند.

نتیجه‌گیری

این تجهیزات در کنار هم نقش مهمی در ایمنی و بهره‌وری مخازن ذخیره تحت فشار (وسل) ایفا می‌کنند. انتخاب مناسب و استفاده ترکیبی از این ابزارها به جلوگیری از حوادث و بهبود فرآیندهای صنعتی کمک می‌کند.
