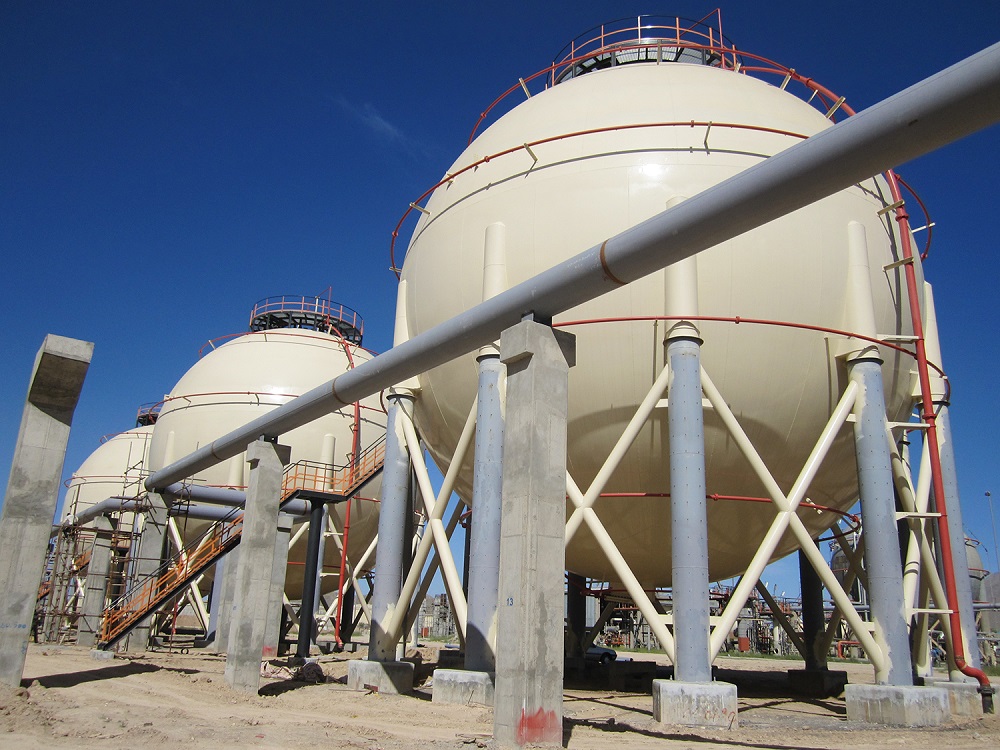

مخازن کروی تحت فشار از مهمترین انواع مخازن تحت فشار در صنایع نفت، گاز، پتروشیمی و صنایع شیمیایی هستند. مخازن کروی به دلیل تحمل فشارهای بالای داخلی، نیازمند کنترل کیفیت دقیق در تمامی مراحل طراحی، ساخت و بهرهبرداری هستند. شرکت پتروسازه بین الملل آرام (IPS) با بهرهگیری از استانداردهای بینالمللی و تجهیزات مدرن، فرآیند ساخت مخازن کروی را با بالاترین سطح کیفیت و ایمنی انجام میدهد تا اطمینان حاصل شود که هر مخزن کروی توانایی تحمل فشارهای عملیاتی را دارد و طول عمر مفید آن حداکثر خواهد بود.
ارزیابی کیفیت ساخت این مخازن نه تنها تضمینکننده ایمنی عملیاتی است، بلکه عملکرد طولانیمدت و جلوگیری از نشت یا شکستهای ناگهانی را نیز تضمین میکند. در این مقاله، مراحل و روشهای ارزیابی کیفیت ساخت مخازن کروی تحت فشار، استانداردهای مورد استفاده، اهمیت بازرسیها و نکات ایمنی توضیح داده شده است.
اهمیت کیفیت ساخت مخازن کروی تحت فشار
مخازن کروی تحت فشار برای ذخیرهسازی مایعات و گازها در شرایطی که فشار داخلی بسیار بالاتر از فشار اتمسفر است، طراحی میشوند. این نوع مخازن، به دلیل شکل هندسی خاص خود، فشار داخلی را بهصورت یکنواخت توزیع میکنند؛ همچنین باید دوام ساختاری و عملیاتی بالایی داشته باشند، زیرا شکست در آنها میتواند منجر به حوادث جانی و مالی بسیار سنگین شود. به همین خاطر، از مرحله طراحی تا ساخت و تست نهایی، ارزیابی کیفیت بهصورت دقیق و مطابق استانداردهای بینالمللی انجام میشود و به مهندسان امکان میدهد تا هرگونه ضعف ساختاری، ترک یا خوردگی احتمالی را پیش از ورود مخزن به سرویس شناسایی کنند.
استانداردهای بینالمللی مورد استفاده
برای ارزیابی کیفیت ساخت مخازن کروی تحت فشار، استانداردهای متعددی تعریف شدهاند که مهمترین آنها عبارتند از:
ASME Boiler and Pressure Vessel Code (BPVC) – Section VIII
این استاندارد یکی از معتبرترین راهنماها برای طراحی، ساخت، بازرسی و آزمایش مخازن تحت فشار است. در آن الزامات مواد اولیه، روشهای جوشکاری، تستهای غیرمخرب و روشهای بازرسی کامل تشریح شدهاند و برای مخازن کروی نیز قابل اعمال هستند.
سایر استانداردهای بینالمللی
علاوه بر ASME BPVC، استانداردهایی مانند PED (Pressure Equipment Directive) در اروپا و PD 5500 در انگلستان نیز معیارهای خاص خود را برای طراحی و بازرسی مخازن تحت فشار تعریف کردهاند.
مراحل ارزیابی کیفیت ساخت مخزن کروی تحت فشار
برای اطمینان از کیفیت و ایمنی مخازن کروی تحت فشار، فرآیند ارزیابی باید مراحل متعددی را شامل شود:
بررسی مواد اولیه
قبل از آغاز فرآیند جوشکاری، ورقهای فولادی یا آلیاژهای استفاده شده برای ساخت مخزن کروی باید از نظر خواص مکانیکی، ترکیب شیمیایی و استانداردهای صنعتی بررسی شوند. این مرحله، تضمین میکند که مصالح انتخابی توان تحمل فشارهای طراحی را دارند و در طول زمان دچار تغییر خواص نمیشوند.
بازرسی جوشکاری و فرآیندهای ساخت
جوشها یکی از مهمترین نقاط حساس در هر مخزن کروی هستند. کیفیت جوشها مستقیماً بر عملکرد مخزن تأثیر میگذارد، زیرا نقص در اتصالها میتواند محل شروع ترکخوردگی و شکست باشد. بازرسی جوشها شامل بررسی ظاهری، تستهای غیرمخرب (NDT) مانند اولتراسونیک (UT)، رادیوگرافی (RT) و مایع نافذ (PT) میباشد. این تستها کمک میکنند تا هرگونه ترک، تخلخل یا ناپیوستگی جوش شناسایی و اصلاح شود.
اندازهگیری ضخامت دیواره و کنترل ابعادی
ضخامت دیوارههای مخازن کروی تحت فشار باید با محاسبات مهندسی و فشار طراحی مطابقت داشته باشد. با استفاده از ابزارهای UT و سایر روشهای NDT میتوان ضخامت واقعی را در نقاط مختلف مخزن اندازهگیری و با ضخامت طراحی مقایسه کرد. این کار، اطمینان میدهد که مخزن توان تحمل فشارهای داخلی را دارد.
تست هیدرواستاتیک و تست فشار
یکی از مهمترین مراحل تست، آزمون فشار هیدرواستاتیک و نشتی است. در این تست، مخزن با آب پر میشود و به فشار بیشتر از فشار طراحی (معمولاً بین ۱.۳ تا ۱.۵ برابر فشار طراحی) افزایش داده میشود. سپس وضعیت نشتی یا تغییر شکل دیداری مورد بررسی قرار میگیرد. این تست کمک میکند تا هر گونه نقطه ضعف ساختاری یا نشتی قبل از بهرهبرداری کشف شود.
بازرسی نهایی و گواهینامه کیفیت
پس از ساخت، داخل مخزن کروی نیز بررسی میشود تا از وجود هرگونه ضایعات جوشکاری، مواد خارجی یا خوردگی احتمالی جلوگیری شود. این کار به ویژه برای مخازن کروی که در سرویسهای حساس مانند نگهداری گازهای تحت فشار بالا استفاده میشوند، اهمیت دارد.
پس از انجام تمامی تستها و آزمونها، گزارش کامل کیفیت باید تهیه و به تیم نظارتی ارائه شود. این گزارش شامل نتایج تستهای غیرمخرب، هیدرواستاتیک، بازرسی جوش و تأیید مواد اولیه است. فقط پس از تأیید نهایی، گواهی کیفیت صادر میشود که نشاندهنده انطباق مخزن کروی با معیارهای استاندارد و ایمنی است.
آزمونهای غیرمخرب (NDT) در ارزیابی کیفیت مخازن کروی
استفاده از فناوریهای نوین در بازرسی مخازن کروی باعث افزایش دقت و کاهش خطا میشود. در بازرسی کیفیت، آزمونهای NDT بدون آسیب رساندن به بدنه، اطلاعات جامعی درباره سلامت ساختاری ارائه میدهند. برخی روشهای رایج عبارتند از:
- تست التراسونیک (UT): امواج صوتی با فرکانس بالا در ماده وارد میشود تا نواقص داخلی، ترکها و جدایشهای جوش را تشخیص دهد.
- تست رادیوگرافی (RT): با استفاده از اشعه X یا گاما، تصویر داخلی جوشها گرفته میشود تا عیوبی مانند منفذ یا حفره مشخص شوند.
- تست رنگنفوذی (PT) و ذرات مغناطیسی (MT): برای تشخیص نقصهای سطحی در جوش و سطح مواد استفاده میشود.
کنترل کیفیت در طول فرآیند ساخت
یکی از مؤلفههای مهم در ارزیابی کیفیت مخزن کروی تحت فشار، ایجاد یک سیستم کنترل کیفیت دقیق و مستندسازی کامل مراحل تولید است. این مستندات باید شامل:
- گزارش مواد و MTR
- برنامه بازرسی و نتایج تستهای NDT
- پروتکلهای تست هیدرواستاتیک
- تأییدیه جوش و مونتاژ
باشد و توسط ناظر کیفی مورد تأیید قرار گیرد. سیستم کنترل کیفیت باید مطابق با راهنمای استانداردهای بینالمللی تدوین شده باشد تا اطمینان از انطباق فرآیندها با الزامات کد طراحی و ساخت حاصل شود.
ارزیابی سرویسدهی و بازرسی دورهای
پس از ساخت و نصب مخازن کروی تحت فشار، ارزیابی کیفیت تنها به فاز تولید محدود نمیشود. این مخازن باید در سرویس بازرسی دورهای شوند تا تغییرات ناشی از خستگی، خوردگی، رسوبات داخلی و شرایط عملیاتی پایش گردد. استانداردی مانند API 510 فواصل و روشهای بازرسی در سرویس را مشخص میکند که شامل بررسیهای بصری، اندازهگیری ضخامت، تست نشتی و تحلیل تنش میباشد.
جمعبندی
ارزیابی کیفیت ساخت مخزن کروی تحت فشار یک فرآیند منسجم است که از انتخاب مواد اولیه آغاز شده و تا تستهای نهایی و بازرسیهای دورهای پس از بهرهبرداری ادامه مییابد. این فرآیند شامل کنترل کیفیت مواد، نظارت بر جوشکاری و آزمونهای غیرمخرب، انجام تست فشار هیدرواستاتیک، کنترل ضخامت و ابعاد و مستندسازی کامل مراحل ساخت است. اجرای دقیق این الزامات، ایمنی، دوام و عملکرد پایدار مخازن کروی تحت فشار را تضمین میکند. در این میان، استانداردهای معتبر بینالمللی مانند ASME BPVC Section VIII، PED و API چارچوبهای فنی لازم برای طراحی، ساخت و نظارت بر کیفیت را فراهم کرده و نقش مهمی در افزایش ایمنی و بهرهوری صنعتی دارند.
