معرفی استانداردهای طراحی مبدل‌های پوسته و لوله (TEMA و ASME)

مبدل‌های حرارتی پوسته و لوله نقش مهمی در صنایع مختلف از جمله نفت، گاز، پتروشیمی، دارویی و نیروگاهی دارند. این تجهیزات با انتقال گرما بین دو سیال بدون تماس مستقیم، باعث بهینه‌سازی عملکرد فرآیندها و کاهش مصرف انرژی می‌شوند. انتخاب و طراحی صحیح این مبدل‌ها به عوامل متعددی بستگی دارد و رعایت استانداردهای بین‌المللی مانند TEMA و ASME تضمین‌کننده ایمنی و دوام آن‌هاست. شرکت پتروسازه بین‌الملل آرام (پتروسازه)، این استانداردها را به‌طور دقیق در محصولات خود رعایت می‌کند.

مبدل حرارتی پوسته و لوله چیست؟

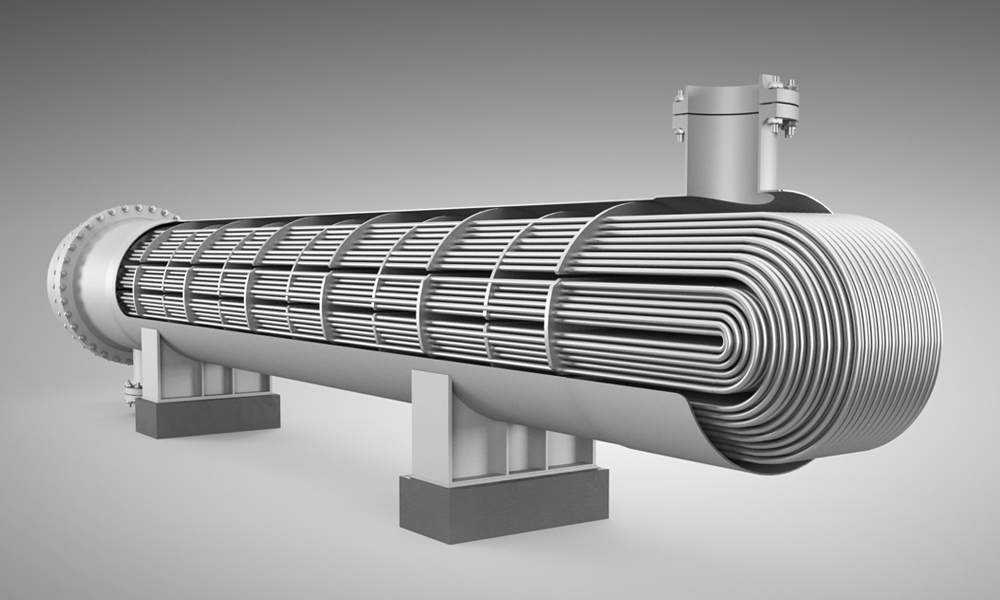

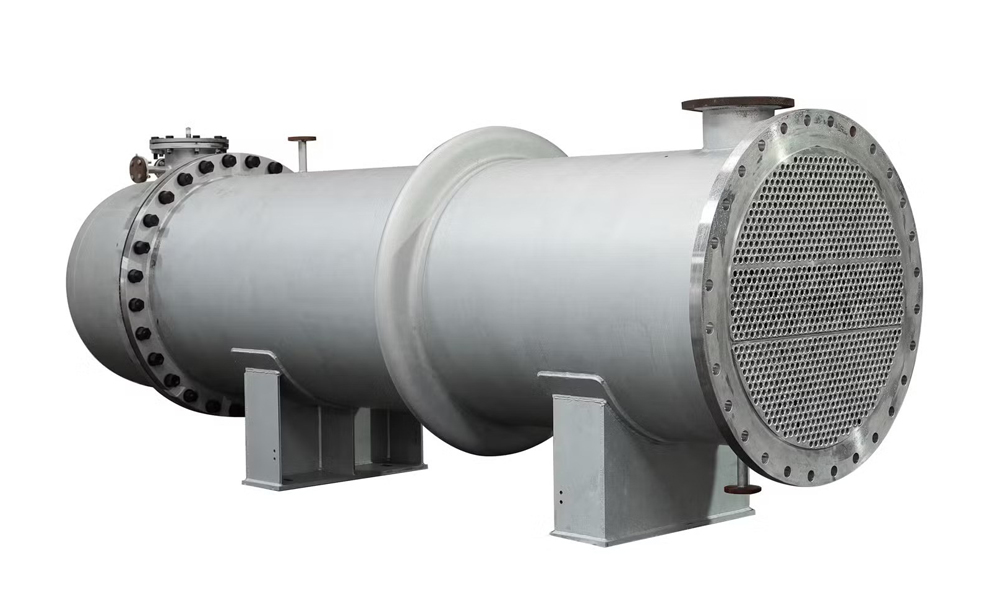

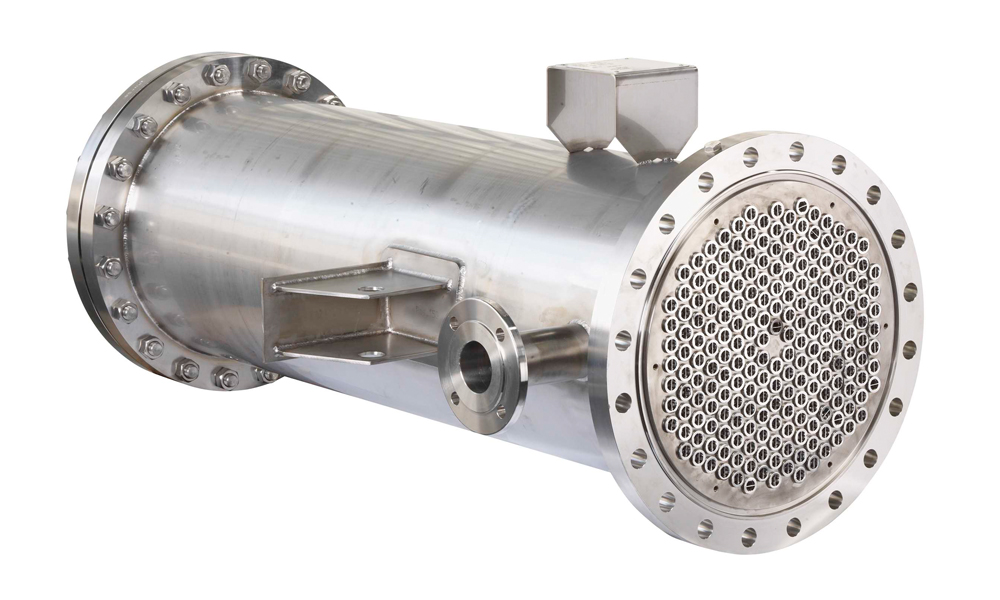

مبدل حرارتی پوسته و لوله از دو بخش اصلی تشکیل شده است: پوسته فلزی (Shell) و مجموعه‌ای از لوله‌ها (Tubes) که سیالات در آن‌ها جریان دارند. طراحی این مبدل‌ها به گونه‌ای است که سیال گرم معمولاً در داخل لوله‌ها و سیال سرد در اطراف آن‌ها جریان می‌یابد تا گرما به‌طور مؤثر منتقل شود. این ساختار ساده اما انعطاف‌پذیر، مبدل‌های پوسته و لوله را برای کاربردهای متنوعی از خنک‌سازی نفت خام در پالایشگاه‌ها تا فرآیندهای گرمایشی در صنایع غذایی مناسب می‌کند.

مزیت اصلی این مبدل‌ها، توانایی تحمل فشارها و دماهای مختلف است. بدون رعایت استانداردهای طراحی، مشکلاتی مانند نشتی، خوردگی و کاهش کارایی ممکن است رخ دهد. بنابراین استانداردهای TEMA و ASME راهنمای مهندسان برای انتخاب مواد، ضخامت‌ها، اتصالات و روش‌های ساخت هستند.

همچنین بخوانید: از نحوه کار مبدل پوسته و لوله چه می‌دانید؟

استاندارد TEMA

TEMA (Tubular Exchanger Manufacturers Association)، استانداردی است که توسط انجمن تولیدکنندگان مبدل‌های لوله‌ای تدوین شده و راهنمای جامعی برای طراحی، ساخت و نگهداری مبدل‌های پوسته و لوله ارائه می‌دهد. این استاندارد از سال ۱۹۳۹ تاکنون به‌روز شده و به دلیل جامعیت و جزئیات دقیق، در صنایع جهانی پذیرفته شده است.

استاندارد TEMA مبدل‌ها را به سه دسته اصلی تقسیم می‌کند:

نوع C (عمومی): این مدل برای پروژه‌هایی طراحی شده که فشار و دمای سیال در حد متوسط هستند و سیالات نسبتاً غیرخورنده‌اند. به دلیل سادگی طراحی لوله‌ها، بافل‌ها و سرپوش‌ها، تولید آسان‌تر و هزینه کمتری دارد. این نوع برای کاربردهای صنعتی معمولی، مانند خنک‌سازی آب یا روغن در واحدهای سبک، سیستم‌های تهویه صنعتی و فرآیندهایی که نیاز به مقاومت بالا در فشار یا خوردگی ندارند، انتخاب مناسبی است.
نوع N (شیمیایی): این مدل برای کاربردهایی طراحی شده که سیالات خورنده یا فرآیندهای حساس شیمیایی دارند. طراحی با مواد مقاوم و اجزای خاص، اطمینان می‌دهد که خوردگی و آسیب به مبدل کاهش یابد. مناسب صنایع شیمیایی، دارویی و فرآیندهای با سیالات فعال است.
نوع R (پالایشگاهی): این مدل برای شرایط سخت عملیاتی در پالایشگاه‌ها مناسب است، جایی که فشار و دمای سیالات بالا است. طراحی مقاوم، تحمل فشار و دما را تضمین می‌کند و برای فرآیندهای سنگین پالایشگاهی مانند هیدروکراکینگ یا واحدهای تصفیه نفت خام کاربرد دارد.

این استاندارد همچنین الزامات دقیقی برای طراحی اجزا مانند صفحه لوله(Tube Sheet)، بافل‌ها (Baffles) و سرپوش‌ها (Heads) ارائه می‌دهد و جزئیاتی مثل ضخامت دیواره‌ها، روش‌های جوشکاری و آزمون‌های غیرمخرب را مشخص می‌کند تا مبدل‌ها عملکردی ایمن و طول عمر بالا داشته باشند.

انواع طراحی مبدل‌ها بر اساس استاندارد TEMA

AES: سرپوش قابل جابجایی با بافل‌های متقاطع؛ مناسب دماهای بالا و فرآیندهایی که نیاز به تمیزکاری آسان دارند.
BEM: سرپوش ثابت با صفحه لوله جوش‌شده؛ مناسب فشار متوسط و هزینه کمتر.
NEN: طراحی برای فرآیندهای شیمیایی با سیالات خورنده؛ استفاده از مواد مقاوم برای دوام بالا.

انتخاب نوع مناسب مبدل حرارتی به عواملی مانند نوع سیال، فشار و دمای کاری، سهولت نگهداری و هزینه ساخت بستگی دارد. استاندارد TEMA با ارائه دستورالعمل‌های دقیق، به مهندسان کمک می‌کند تا مناسب‌ترین گزینه را برای نیازهای عملیاتی خود انتخاب کنند.

استاندارد ASME

ASME (American Society of Mechanical Engineers)، به‌ویژه بخش هشتم کد بویلر و مخازن تحت فشار (ASME BPVC Section VIII)، یکی از مهم‌ترین استانداردها برای طراحی مبدل‌های پوسته و لوله است. این استاندارد الزامات دقیقی برای طراحی، ساخت، بازرسی و آزمایش مبدل‌ها و سایر مخازن تحت فشار ارائه می‌دهد.

ASME Section VIII به سه بخش تقسیم می‌شود:

Division 1: طراحی‌های عمومی با فشار متوسط
Division 2: طراحی‌های پیچیده با فشار بالا و الزامات مهندسی دقیق‌تر
Division 3: طراحی برای فشارهای بسیار بالا

ASME بر محاسبات مهندسی دقیق، ضخامت دیواره‌ها، انتخاب مواد و روش‌های جوشکاری تمرکز دارد و انجام آزمون‌های غیرمخرب مانند رادیوگرافی و اولتراسونیک را الزامی می‌کند. این اقدامات از بروز عیوب ساختاری جلوگیری کرده و طول عمر مفید مبدل‌ها را افزایش می‌دهند.

مواد مورد استفاده در مبدل‌های پوسته و لوله

انتخاب مواد به نوع سیال، دما، فشار و شرایط محیطی وابسته است. مواد رایج شامل:

فولاد کربنی: ارزان و مناسب کاربردهای عمومی؛ نیاز به پوشش برای محیط‌های خورنده دارد.
فولاد ضدزنگ: مقاوم به خوردگی؛ مناسب صنایع غذایی، دارویی و سیالات اسیدی.
آلیاژهای نیکل و تیتانیوم: مناسب دماهای بالا و سیالات خورنده؛ تیتانیوم سبک و مقاوم است اما گران‌تر.

استانداردهای TEMA و ASME توصیه می‌کنند که انتخاب مواد با توجه به سازگاری با سیال، فشار و دما انجام شود و آزمایش‌های شیمیایی و مکانیکی برای اطمینان از کیفیت انجام شود.

الزامات طراحی و محاسبات مهندسی

طراحی مبدل نیازمند محاسبات دقیق برای ضخامت دیواره‌ها، فاصله بافل‌ها و صفحه لوله است. بافل‌ها جریان سیال را هدایت کرده و انتقال حرارت را افزایش می‌دهند. TEMA انواع بافل‌ها را برای شرایط مختلف ارائه می‌دهد و طراحی اشتباه می‌تواند باعث کاهش کارایی یا آسیب شود.

علاوه بر این، روش اتصال لوله‌ها به صفحه لوله باید از نشتی جلوگیری کند و استانداردهای جوشکاری رعایت شوند تا مبدل‌ها دوام کافی داشته باشند.

آزمون‌ها و بازرسی‌های استاندارد

استانداردهای TEMA و ASME بر انجام آزمون‌های غیرمخرب مانند رادیوگرافی، اولتراسونیک و آزمون فشار هیدرواستاتیک تاکید دارند. این آزمون‌ها عیوب ساختاری مانند ترک یا نقص جوش را شناسایی می‌کنند.

آزمون هیدرواستاتیک برای اطمینان از تحمل فشار طراحی شده انجام می‌شود. TEMA همچنین الزاماتی برای بازرسی‌های دوره‌ای در طول عمر مبدل ارائه می‌دهد تا از عملکرد ایمن اطمینان حاصل شود. علاوه بر این، بازرسی‌های بصری و ابعادی برای بررسی کیفیت ساخت ضروری هستند. این فرآیندها هزینه‌های تعمیرات غیرمنتظره را کاهش می‌دهند.

کاربردهای مبدل‌های پوسته و لوله

مبدل حرارتی پوسته و لوله به دلیل استحکام بالا، قابلیت تحمل فشار و دمای زیاد و امکان استفاده از مواد گوناگون، جایگاه ویژه‌ای در فرآیندهای صنعتی پیدا کرده است. در ادامه با مهم‌ترین زمینه‌های استفاده از این نوع مبدل آشنا می‌شویم.

۱. صنایع پالایشگاهی و پتروشیمی

در پالایشگاه‌ها، مبدل‌های پوسته و لوله نقش مهمی در انتقال حرارت بین سیالات دارند. این تجهیزات برای گرم‌کردن نفت خام، خنک‌سازی محصولات، بازیافت حرارت و فرآیند تقطیر مورد استفاده قرار می‌گیرند. این مبدل‌ها به دلیل مقاومت بالا در برابر خوردگی و فشارهای کاری سنگین، برای محیط‌های صنعتی سخت کاملاً مناسب می‌باشند.

۲. نیروگاه‌ها

در نیروگاه‌های حرارتی، بخار و سیکل ترکیبی، از مبدل پوسته و لوله برای خنک‌کردن آب، بخار و روغن‌ها استفاده می‌شود. این مبدل‌ها در بخش‌هایی مانند کندانسور و بویلر بازیاب حرارتی (HRSG) نقش مهمی در افزایش بازده انرژی و کاهش تلفات حرارتی دارند.

۳. صنایع شیمیایی

در واحدهای تولید مواد شیمیایی، این مبدل‌ها برای گرم یا سرد کردن محلول‌ها و واکنش‌دهنده‌ها کاربرد دارند. استفاده از آلیاژهای مقاوم در برابر خوردگی باعث می‌شود که عملکرد آن‌ها در محیط‌های خورنده و اسیدی پایدار و ایمن باشد.

۴. صنایع غذایی و دارویی

در صنایع حساس مانند غذا و دارو، مبدل‌های پوسته و لوله با طراحی بهداشتی برای پاستوریزه‌کردن، استریل‌سازی، خنک‌سازی و بازیافت انرژی مورد استفاده قرار می‌گیرند. طراحی ویژه این مبدل‌ها مانع از آلودگی متقاطع و تجمع رسوبات می‌شود.

تفاوت‌های TEMA و ASME

TEMA: تمرکز بر مبدل‌های پوسته و لوله، جزئیات دقیق اجزا و راهنمایی‌های عملی برای انتخاب نوع مبدل.

ASME: دامنه وسیع‌تر شامل تمام مخازن تحت فشار، تمرکز بر محاسبات مهندسی و ایمنی جهانی.

ملاحظات ایمنی و نگهداری

ایمنی شامل نصب شیرهای ایمنی، سیستم‌های کنترل فشار و آزمون‌های غیرمخرب است. نگهداری شامل تمیزکاری لوله‌ها، بررسی خوردگی و آموزش پرسنل برای تشخیص مشکلات احتمالی می‌شود. TEMA و ASME دستورالعمل‌های دقیقی برای نگهداری ارائه می‌دهند که عمر مفید مبدل‌ها را افزایش می‌دهد.

نکات کلیدی در انتخاب مبدل پوسته و لوله

انتخاب مبدل حرارتی مناسب نیازمند توجه به چند عامل است:

نوع سیال: سیالات خورنده نیاز به مواد مقاوم دارند.
فشار و دما: باید با استانداردهای TEMA و ASME مطابقت داشته باشد.
هزینه و نگهداری: مبدل‌های اقتصادی‌تر ممکن است هزینه نگهداری بیشتری داشته باشند.
کاربرد صنعتی: نوع مبدل باید با نیازهای صنعت همخوانی داشته باشد.

در پایان، استانداردهای TEMA و ASME تضمین‌کننده کیفیت و ایمنی در طراحی مبدل حرارتی پوسته و لوله هستند. شرکت پتروسازه با پایبندی به این استانداردها، محصولاتی با کارایی بالا و دوام طولانی ارائه می‌دهد.
