راهنمای کامل انتخاب مخازن ذخیره‌سازی و ظروف تحت فشار

انتخاب مناسب مخازن ذخیره سازی و ظروف تحت فشار، تأثیر مستقیمی بر عملکرد تجهیزات، ایمنی عملیات و هزینه‌های نگهداری دارد. این تجهیزات در صنایع نفت، گاز، پتروشیمی و شیمیایی نقش حیاتی دارند و تصمیم‌گیری درست درباره نوع، جنس و طراحی آن‌ها می‌تواند بهره‌وری و طول عمر عملیاتی را به شکل چشمگیری افزایش دهد. شرکت پتروسازه بین‌الملل آرام (پتروسازه) با تجربه در طراحی و تولید این تجهیزات، این راهنما را برای کمک به مهندسان و مدیران پروژه تهیه کرده است.

این مطلب، تفاوت‌ها، استانداردها، مواد ساخت، ایمنی و نکات کلیدی انتخاب مخازن ذخیره سازی و ظروف تحت فشار را بررسی می‌کند و به شما کمک می‌کند مخازنی متناسب با نیازهای صنعتی خود انتخاب کنید.

تفاوت اصلی مخازن ذخیره‌سازی و ظروف تحت فشار

مخازن ذخیره‌سازی برای نگهداری مایعات یا گازها در فشار نزدیک به اتمسفر طراحی می‌شوند. هدف اصلی آن‌ها فراهم کردن فضای کافی برای ذخیره بدون نیاز به مقاومت بالا در برابر فشار است. در مقابل، ظروف تحت فشار برای نگهداری مواد در فشارهای بالا ساخته می‌شوند و طراحی آن‌ها باید توانایی تحمل فشار داخلی و تنش‌های مکانیکی ناشی از دما و جابجایی سیال را داشته باشد.

به همین دلیل، انتخاب بین مخازن ذخیره‌سازی و ظروف تحت فشار تنها به حجم مواد محدود نمی‌شود، بلکه باید شرایط عملیاتی، نوع سیال و میزان فشار مورد نیاز نیز در نظر گرفته شود. مواد ساخت، ضخامت بدنه، شکل و تجهیزات جانبی، همگی بر ایمنی و کارایی تأثیر می‌گذارند.

انواع مخازن ذخیره‌سازی

مخازن ذخیره‌سازی یکی از اجزای کلیدی در زنجیره تجهیزات صنعتی هستند که برای نگهداری مایعات، گازها یا مواد شیمیایی در شرایط مختلف طراحی می‌شوند. این مخازن که بخش مهمی از مخازن ذخیره سازی و ظروف تحت فشار را تشکیل می‌دهند، بر اساس شکل، ساختار و کاربرد به انواع مختلفی مانند مخازن کروی و استوانه‌ای، سقف ثابت، سقف شناور، سقف گنبدی و سقف مخروطی تقسیم می‌شوند. انتخاب نوع مناسب مخزن به عواملی مانند نوع ماده ذخیره شده، فشار عملیاتی، شرایط محیطی و فضای نصب بستگی دارد.

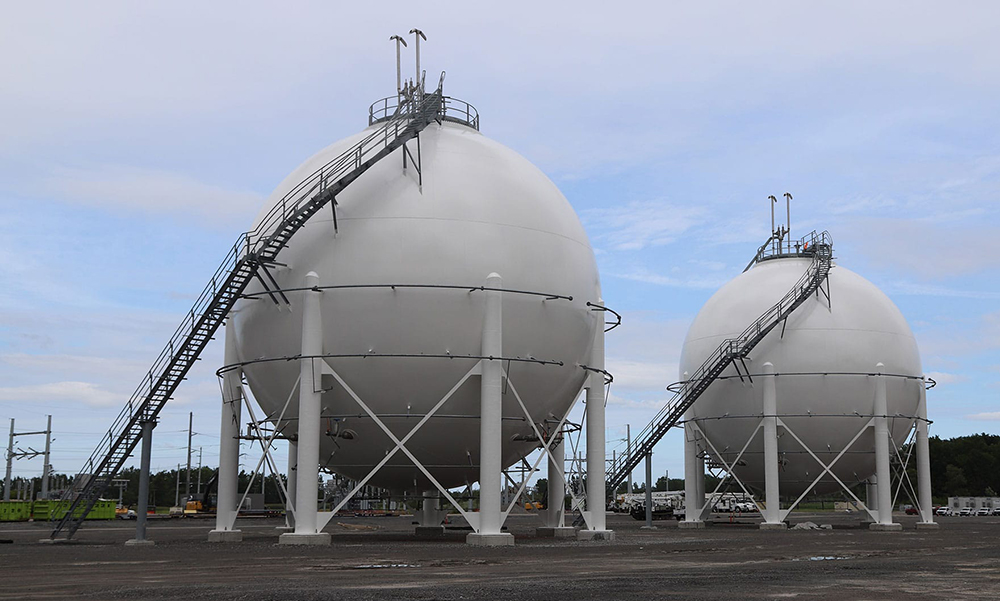

مخازن کروی

مخازن کروی به دلیل شکل هندسی خاص خود، توزیع یکنواخت تنش‌های داخلی را فراهم می‌کنند و برای ذخیره‌سازی گازها یا مایعات تحت فشار بالا ایده‌آل هستند. این مخازن به دلیل مقاومت بالا و نیاز به مواد کمتر برای دیواره‌ها، در مواردی مانند ذخیره‌سازی پروپان، بوتان یا آمونیاک استفاده می‌شوند. با این حال، ساخت مخازن کروی پیچیده‌تر و پرهزینه‌تر است، بنابراین بیشتر در پروژه‌هایی که ایمنی و فشار بالا اولویت دارند، به کار می‌روند. شرکت پتروسازه مخازن کروی را با رعایت استانداردهای بین‌المللی مانند ASME تولید می‌کند تا ایمنی و کارایی بالایی داشته باشند.

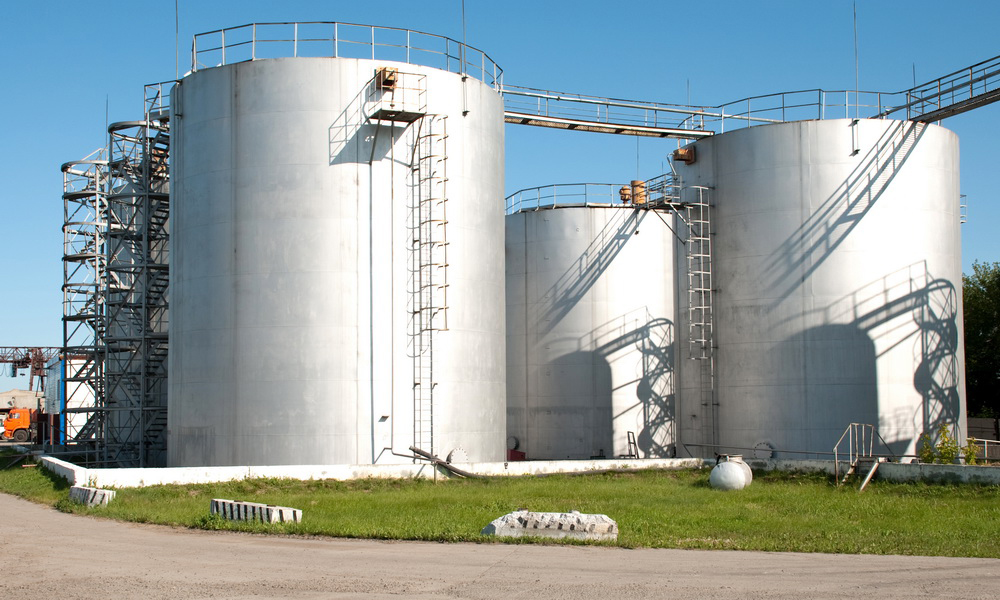

مخازن استوانه‌ای

مخزن استوانه‌ای رایج‌ترین نوع مخازن ذخیره‌سازی است و به دلیل سهولت ساخت و انعطاف‌پذیری در طراحی، در صنایع مختلف از جمله نفت، گاز، کشاورزی و داروسازی کاربرد دارد. این مخازن می‌توانند به‌صورت افقی یا عمودی ساخته شوند. مخازن عمودی برای فضاهای محدود مناسب‌تر هستند و توزیع تنش بهتری دارند، در حالی که مخازن افقی برای حمل و نقل آسان‌تر و حجم‌های کوچک‌تر استفاده می‌شوند. این مخازن امکان نصب تجهیزات اضافی مانند همزن‌ها یا مبدل‌های حرارتی را فراهم می‌کنند.

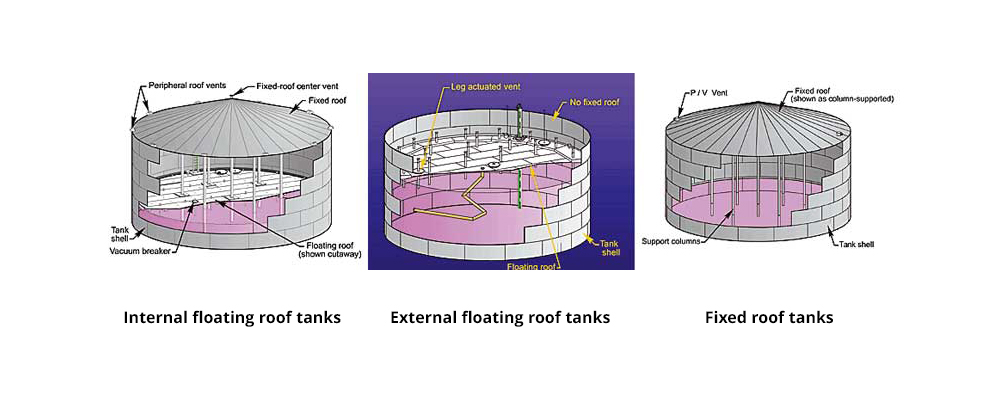

مخازن سقف ثابت و سقف شناور

مخازن سقف ثابت برای ذخیره‌سازی مواد غیرفرار مانند آب، روغن‌های سنگین یا برخی مواد شیمیایی مناسب هستند. این مخازن با سقف ثابت از تبخیر جلوگیری می‌کنند و در برابر شرایط جوی مانند باران و باد مقاوم‌اند. در مقابل، مخازن سقف شناور برای موادی مانند نفت خام، بنزین یا سایر مایعات فرار طراحی شده‌اند. سقف این مخازن روی سطح مایع شناور است و با حرکت مایع بالا و پایین می‌رود که این امر فضای خالی بالای مایع را کاهش داده و خطر تبخیر یا انفجار را کم می‌کند.

مخازن سقف گنبدی

مخازن سقف گنبدی به دلیل طراحی منحصربه‌فردشان که شبیه گنبد است، مقاومت بالایی در برابر فشارهای خارجی مانند باد و برف دارند. این مخازن معمولاً برای ذخیره‌سازی مایعات در محیط‌های با شرایط جوی سخت استفاده می‌شوند. سقف گنبدی به دلیل شکل آیرودینامیک خود، بارهای خارجی را به خوبی تحمل می‌کند و نیاز به سازه‌های نگهدارنده اضافی را کاهش می‌دهد. مخازن سقف گنبدی در صنایعی مانند پتروشیمی و ذخیره‌سازی آب کاربرد دارند.

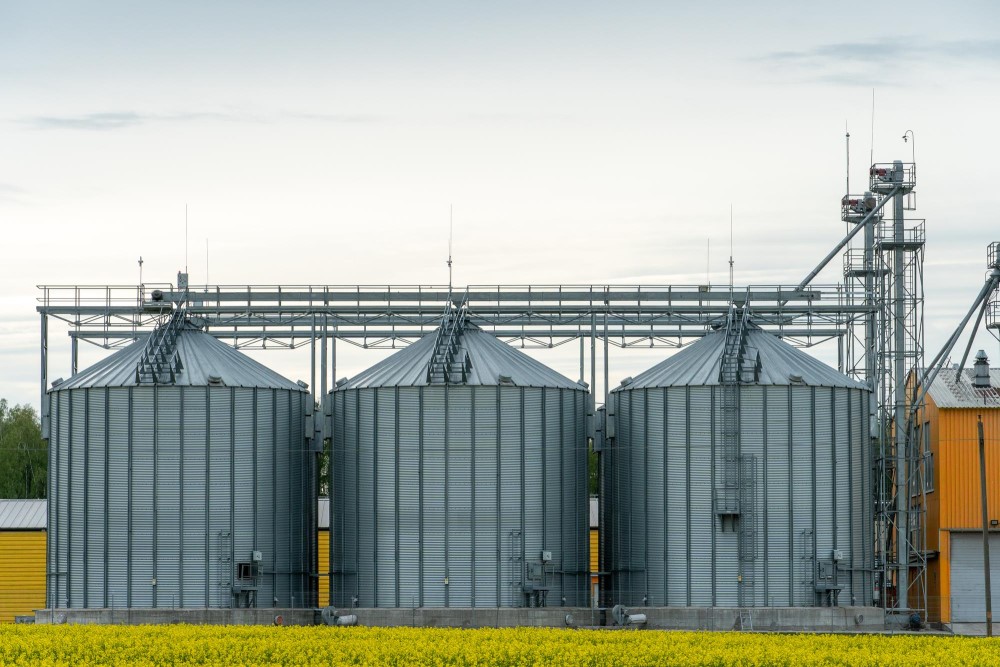

مخازن سقف مخروطی

مخازن سقف مخروطی با سقفی به شکل مخروط طراحی می‌شوند که برای تخلیه آسان باران یا برف مناسب است. این مخازن معمولاً برای ذخیره‌سازی مواد خشک مانند غلات یا مواد شیمیایی جامد استفاده می‌شوند، اما در برخی موارد برای مایعات نیز کاربرد دارند. سقف مخروطی به دلیل شیب‌دار بودن، از تجمع مواد خارجی روی سقف جلوگیری می‌کند و نگهداری آن را آسان‌تر می‌کند.

انتخاب نوع مخزن ذخیره‌سازی به نیازهای خاص پروژه بستگی دارد. برای مثال، مخازن کروی برای فشارهای بالا و مخازن سقف گنبدی برای شرایط جوی سخت مناسب‌ترند، در حالی که مخازن استوانه‌ای و سقف مخروطی برای کاربردهای عمومی‌تر و اقتصادی‌تر استفاده می‌شوند. عواملی مانند نوع ماده، بودجه، فضای نصب و الزامات ایمنی باید به‌دقت بررسی شوند. شرکت پتروسازه با ارائه مشاوره تخصصی و تولید مخازن سفارشی، به کاربران کمک می‌کند تا بهترین نوع مخازن را برای نیازهای خود انتخاب کنند.

ظروف تحت فشار و نقش طراحی در ایمنی

ظروف تحت فشار باید فشار داخلی و تنش‌های ناشی از دما و حرکت سیال را تحمل کنند. شکل کروی این ظروف باعث توزیع یکنواخت فشار و کاهش مصرف مواد می‌شود، اما ساخت آن‌ها پیچیده و هزینه‌بر است. ظروف استوانه‌ای رایج‌تر هستند و با طراحی سرهای گرد یا تخت، قابلیت استفاده در فرآیندهای مختلف از جمله بویلر، مبدل حرارتی و واکنش‌های شیمیایی را دارند.

نوع طراحی افقی یا عمودی بر نحوه عملیات و دسترسی به تجهیزات تأثیرگذار است. طرح افقی تمیزکاری و جداسازی مایعات را آسان‌تر می‌کند، در حالی که طراحی عمودی امکان مخلوط‌سازی بهتر و استفاده بهینه از فضای محدود را فراهم می‌آورد. این انتخاب باید با توجه به ویژگی سیال، شرایط محیطی و دسترسی نگهداری انجام شود.

همچنین بخوانید: اصول طراحی مخازن ذخیره و ظروف تحت فشار

مواد ساخت و تأثیر آن‌ها بر عملکرد

از جمله مواد مورد استفاده در مخازن و ظروف تحت فشار که مستقیماً بر دوام و ایمنی تجهیزات تأثیر می‌گذارند، عبارتنداز:

فولاد کربنی: اقتصادی و مقاوم، اما برای محیط‌های خورنده نیاز به پوشش دارد.
فولاد ضدزنگ (استنلس استیل): مقاوم به خوردگی، مناسب صنایع غذایی، دارویی و شیمیایی.
آلیاژهای نیکل و تیتانیوم: مقاومت بالا در برابر دما و فشار و مواد خورنده، اما هزینه بیشتری دارند.
مواد کامپوزیتی و FRP: سبک، مقاوم به خوردگی و مناسب صنایع خاص مانند هوافضا.

انتخاب مواد باید بر اساس فشار، دما، نوع سیال و شرایط محیطی انجام شود و خواص مکانیکی مانند استحکام کششی و انعطاف‌پذیری نیز در نظر گرفته شود.

استانداردها و مقررات

رعایت استانداردها، تضمین‌کننده ایمنی و عملکرد تجهیزات است. استانداردهای بین‌المللی مانند ASME Section VIII برای ظروف تحت فشار و API 650/620 برای مخازن ذخیره‌سازی نفت و فرآورده‌ها، چارچوب طراحی و تولید را مشخص می‌کنند. رعایت این استانداردها باعث کاهش ریسک‌های عملیاتی، مطابقت با مقررات صادراتی و طول عمر بالای تجهیزات می‌شود.

ایمنی و نگهداری عملیاتی

ایمنی تجهیزات با طراحی دقیق شروع می‌شود، اما نگهداری مستمر بسیار مهم است. آزمون‌های غیرمخرب، بررسی خوردگی و نشتی و پایش دیجیتال شرایط فشار و دما از اقدامات ضروری هستند. دسترسی آسان به تجهیزات، به ویژه در ظروف تحت فشار و مخازن بزرگ، نقش مهمی در کاهش توقف‌های غیرمنتظره و هزینه‌های نگهداری دارد.

روند انتخاب تجهیزات

انتخاب تجهیزات باید بر پایه تحلیل عملیاتی، شرایط محیطی و ویژگی سیال باشد. ابتدا حجم و فشار مورد نیاز تعیین می‌شود، سپس مواد و طراحی مناسب بر اساس استانداردها انتخاب می‌شوند و در نهایت، تأمین‌کننده معتبر برای تولید و نصب تجهیزات مشخص می‌گردد. این روند سیستماتیک کمک می‌کند تا تجهیزات نه تنها مناسب عملیات باشند، بلکه طول عمر و بهره‌وری بالایی داشته باشند.

نتیجه‌گیری

انتخاب مخازن ذخیره‌سازی و ظروف تحت فشار باید مبتنی بر تحلیل دقیق فنی، بررسی استانداردها و شرایط عملیاتی باشد. طراحی صحیح، انتخاب مواد مناسب و استفاده از راهکارهای مدرن، عملکرد بهینه و ایمنی طولانی‌مدت تجهیزات را تضمین می‌کند. شرکت پتروسازه با ارائه مشاوره و تولید تجهیزات سفارشی، امکان تصمیم‌گیری آگاهانه و مطمئن را فراهم می‌کند.
