در طراحی و ساخت مخازن ذخیرهسازی و ظروف تحت فشار، تعیین ضخامت مناسب بدنه یکی از مهمترین پارامترها است. این ضخامت نه فقط برای حفظ استحکام سازهای تحت بارهای داخلی، بلکه برای تضمین ایمنی بلندمدت، جلوگیری از نشت و شکستهای ناگهانی اهمیت دارد. محاسبات ضخامت بدنه به عوامل متعددی مانند فشار طراحی، جنس مصالح، ابعاد مخزن و استانداردهای بینالمللی وابسته است. در این مقاله، اصول طراحی، نحوه تعیین ضخامت بدنه، عوامل مؤثر و استانداردهای متداول در مهندسی مخازن را بررسی میکنیم.
اهمیت ضخامت بدنه در مخازن و ظروف تحت فشار
در ظروف تحت فشار، فشار داخلی باعث ایجاد تنش حلقوی و تنش طولی در بدنه مخزن میشود. تنش حلقوی معمولاً بیشترین مقدار را داشته و معیار اصلی در محاسبه ضخامت بدنه است. انتخاب نادرست ضخامت میتواند منجر به تغییر شکل پلاستیک، نشت، ترک و حتی انفجار شود. بنابراین، طراحی دقیق مخازن ذخیره سازی و ظروف تحت فشار با ضخامت مناسب، تضمینکننده ایمنی پرسنل، محیط و تجهیزات است.
مطالعات مهندسی نشان میدهد حتی تفاوت جزئی در ضخامت دیواره، عملکرد ایمنی و طول عمر مخزن را تحت تأثیر قرار میدهد. در نتیجه، هر طراحی باید براساس فشار طراحی، خواص مصالح و شرایط سرویس انجام شود.
عوامل مؤثر در تعیین ضخامت بدنه مخازن
فشار داخلی: فشار داخلی مهمترین عامل تعیین ضخامت است. استاندارد ASME BPVC Section VIII رابطه مستقیم بین فشار داخلی و ضخامت دیواره را مشخص میکند. با افزایش فشار، ضخامت دیواره باید به نسبت مناسب افزایش یابد.
جنس و خواص مصالح: نوع فولاد یا آلیاژ بهکار رفته تأثیر مستقیم بر ضخامت دارد. مصالح با تنش مجاز بالاتر مانند فولاد آلیاژی اجازه میدهند تا ضخامتی کمتر در مقایسه با فولادهای معمولی انتخاب شود، بدون اینکه ایمنی کاهش یابد. انتخاب صحیح جنس، تعادل میان ایمنی و هزینه را برقرار میکند.
خوردگی و عوامل محیطی: برای مخازن ذخیرهسازی و ظروف تحت فشار که در معرض سیالات خورنده یا محیطهای خورنده قرار دارند، ضخامت اضافی به عنوان ضخامت جبرانی خوردگی لحاظ میشود. این کار تضمین میکند که حتی با کاهش تدریجی ضخامت، مخزن همچنان ایمن باقی بماند.
ابعاد و هندسه مخزن: قطر و شکل مخزن، مانند استوانهای یا کروی بودن، بر توزیع تنشها و ضخامت بدنه اثرگذار است. مخازن با قطر بزرگتر برای تحمل فشار مشابه، نیاز به ضخامت بیشتری دارند. مخازن کروی به دلیل توزیع یکنواخت تنش، معمولاً با ضخامت کمتر میتوانند فشار یکسانی را تحمل کنند.
فرمولها و استانداردهای محاسباتی
ASME BPVC Section VIII
برای ظروف تحت فشار استوانهای، ضخامت بدنه با فرمول زیر تعیین میشود:
t=(P×R)/(S×E-0.6P)
که در آن:
- t: ضخامت حداقل لازم
- P: فشار طراحی
- R: شعاع داخلی
- S: تنش مجاز مصالح
- E: ضریب کیفیت جوش
این فرمول، رابطه مستقیم میان فشار داخلی و ضخامت دیواره را نشان میدهد و پایه محاسباتی طراحی مخازن و ظروف تحت فشار است.
API 650 برای مخازن ذخیرهسازی

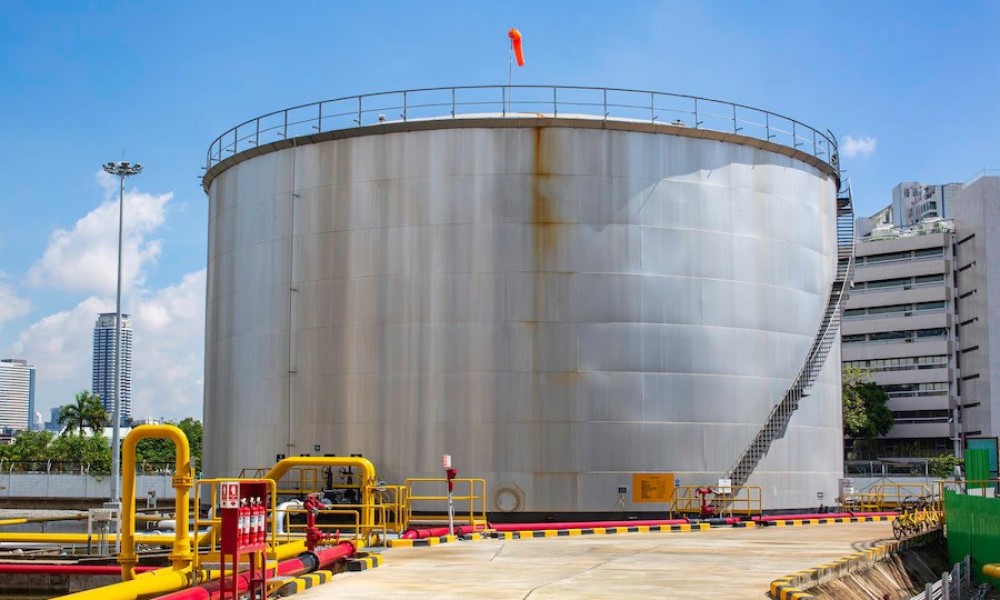

برای مخازن ذخیرهسازی مایع با فشار پایین، استاندارد API 650 ضخامت دیواره را بر اساس ارتفاع و فشار هیدرواستاتیک مایع تعیین میکند. در این روش، ضخامت در ارتفاعهای مختلف ممکن است تغییر کند تا فشار ستون سیال را تحمل نماید.
API 620
برای مخازن ذخیرهسازی با فشار متوسط تا بالا، استاندارد API 620 توصیه میکند ضخامت بیشتری در نظر گرفته شود تا ایمنی در برابر فشار داخلی و شرایط سرویس حفظ شود.
مثال مفهومی محاسبه ضخامت
در استاندارد ASME، وقتی فشار داخلی افزایش مییابد، ضخامت بدنه باید بهصورت متناسب افزایش یابد. برای مثال، اگر یک مخزن تحت فشار با شعاع داخلی مشخص و فشار کاری بالا طراحی شود، فرمول استاندارد نشان میدهد که ضخامت لازم با افزایش فشار افزایشی نسبتی خطی خواهد داشت، در حالی که مصالح با تنش مجاز بالاتر میتوانند ضخامت کمتری را تحمل کنند.
اثر ضریب جوش و خوردگی
در فرمولهای طراحی، ضریب E نشاندهنده کیفیت جوش است؛ جوشهای کامل با ضریب 1.0 اجازه میدهند که ضخامت موثر نزدیک به ضخامت محاسبه شده باشد، در حالی که جوشهایی با کیفیت کمتر نیاز دارند ضخامت بیشتری لحاظ شود.
همچنین برای جلوگیری از اثرات خوردگی در درازمدت، ضخامت طراحی حاصل باید با ضخامت جبرانی خوردگی جمع شود تا ضخامت نهایی امن و قابل ساخت فراهم گردد.
تست و بازرسی ضخامت
بعد از ساخت، ضخامت بدنه مخزن باید با روشهای غیرمخرب مانند Ultrasonic Thickness Testing (UT) و دیگر روشهای NDT بازرسی شود تا با ضخامت طراحی مطابقت داشته باشد. بازرسی دورهای کمک میکند تا خوردگی یا نازکی بدنه ناشی از سرویس به موقع شناسایی شود.
این رویه در بسیاری از استانداردهای معتبر توصیه میشود و برای حصول اطمینان از عملکرد ایمن مخزن اهمیت دارد.
جمعبندی
تعیین ضخامت مناسب بدنه در مخازن ذخیرهسازی و ظروف تحت فشار یک فرآیند مهندسی دقیق و چندعاملی است که باید بر اساس فشار طراحی، خواص ماده، هندسه مخزن، شرایط سرویس و استانداردهای معتبر انجام شود. استفاده از استانداردهایی مانند ASME BPVC، API 650 و API 620 چارچوبی مطمئن برای طراحی ایمن فراهم میکند.
در نظر گرفتن عوامل تکمیلی مانند خوردگی، کیفیت جوش و برنامههای بازرسی، نقش مهمی در افزایش عمر مفید و ایمنی مخازن دارد. رعایت این اصول، از بروز خسارات فنی، مالی و انسانی جلوگیری کرده و بهرهبرداری پایدار از مخازن صنعتی را تضمین میکند.
